Combi S 302 Polar Top hőszivattyús hővisszanyerő szellőztető
A Combi S 302 Polar Top lakossági hővisszanyerős szellőztető lakásokban és családi házakban való telepítésre egyaránt alkalmas.

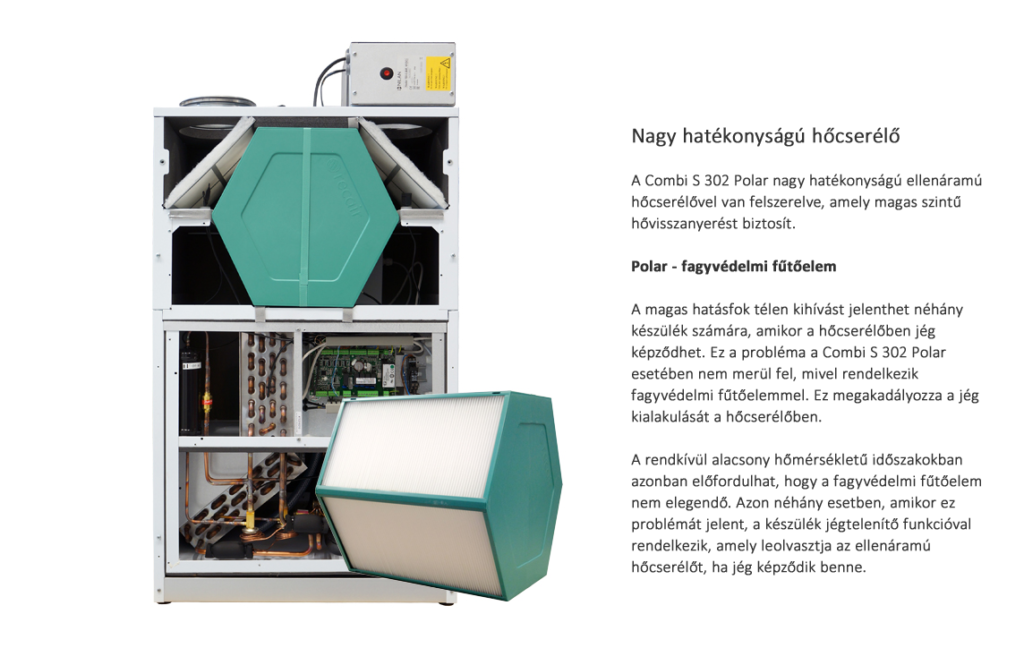

A készülék által biztosított hővisszanyerési folyamat egy hatékony ellenáramú hőcserélőn keresztül valósul meg, akár 85-95%-os hővisszanyerést garantálva. A berendezést levegő-levegő hőszivattyúval is felszerelték, ezért képes a befújt levegő hőszivattyús fűtésére és hűtésére, segítve az alacsonyabb energiaigényű épületek hőveszteségének pótlását.
A Combi S 302 Polar Top reverzibilis hőszivattyújának köszönhetően a nyári hőségben akár 14 ºC-kal is csökkentheti a befújt levegő hőmérsékletét, mindezt ráadásul a légvezetési rendszeren keresztül bejuttatva az épületbe, kizárva a huzathatás kialakulásának kockázatát. A levegő lehűtésekor a befújt levegőben lévő nedvesség kondenzálódik, ami csökkenti a beltéri levegő páratartalmát. A szellőztető rendszer éppen ezért valódi komfort hűtést biztosít.
Légáramlás (a SEL/SFP értékeket lásd a tervezési adatoknál)
Min : 75 m3/h
Max : 340 m3/h
Nilan videó
2023 tavaszán elindítottuk Youtube csatornánkat, aminek köszönhetően ezentúl videó keresztül is megismerkedhetnek velünk és termékeinkkel.
Nilan App - A szellőzés és a hőszivattyú vezérlése közvetlenül a mobiltelefonról
A Nilan kifejlesztett egy nagyszerű funkciókkal rendelkező alkalmazást, amellyel a felhasználó közvetlenül a mobiltelefonjáról vezérelheti a szellőzést és a hőszivattyút. Az App intuitív, könnyen és biztonságosan használható és lehetővé teszi a felhasználó számára például a helyiség hőmérsékletének beállítását. Több szellőztetőegység is csatlakoztatható ugyanazon App segítségével, hogy szabályozni lehessen a beltéri klímát pl. a lakásban és a nyaralóban egyaránt. Több felhasználó is csatlakoztatható ugyanahhoz az alkalmazáshoz.
A Nilan átjáró megvásárlásakor a felhasználó a Nilan alkalmazáson keresztül férhet hozzá a készülékhez
| Méretek (szélesség x mélység x magasság) | 600 x 600 x 1196 mm |
| Súly | 87 kg |
| Lemez burkolat | Alucink acéllemez, fehér porszórással RAL9016 |
| Hőcserélő típusa | Polietilén-tereftalát ellenáramú hőcserélő |
| Ventilátor típusa | EC, állandó fordulatszámú |
| Szűrő osztály | Újrahasznosított ISO durva > 75% (G4) |
| Kompresszor típusa | Dugattyús kompresszor |
| Hűtőközeg | R134a |
| Hűtőközeg töltet | 650 gr |
| Légoldali csatlakozások | Ø 160 mm |
| Kondenzvíz elvezetés | PVC Ø20 x 1,5 mm |
| Tápfeszültség | 230V 50/60 Hz |
| Max. bemenet/teljesítmény | 1,8 kW / 7,8 A |
| Készenléti teljesítmény | 3 W |
| IP védettség | IP 31 |
| Környezeti hőmérséklet | -10 / +40 °C |
| Külső szivárgás | < 0,78 % (*1) |
| Belső szivárgás | < 1,47 % (*2) |
| Hőveszteség osztály | T2 |
*1 - ± 250 Pa és 300 m3/h mellett az EN 13141-7 szabvány szerint.
*2 - ± 100 Pa és 300 m3/h mellett az EN 13141-7 szabvány szerint.
Kapacitás
A szabványos egység kapacitása qv és Pt, ext. függvényében.
Az EN 13141-7 szabvány szerinti SEL-értékek ISO Coarse >75% (G4) szűrőkkel ellátott és fűtőelem nélküli szabványos egységekre vonatkoznak.
A SEL-értékek a készülék teljes teljesítményfelvételét tartalmazzák a vezérléssel együtt.
Átváltási tényező: J/m3 : 3600 = W/m3/h.
Fontos! A SEL-értékeket mindkét ventilátorra vonatkozóan összértékként mérik és adják meg.
Hőmérsékleti hatékonyság
Hőmérsékleti hatásfok az EN13141-7 szabvány szerinti ellenáramú hőcserélővel ellátott egységek esetében.
Fontos! A hőmérsékleti hatásfok csak az ellenáramú hőcserélőre vonatkozik (hőszivattyú működése nélkül).

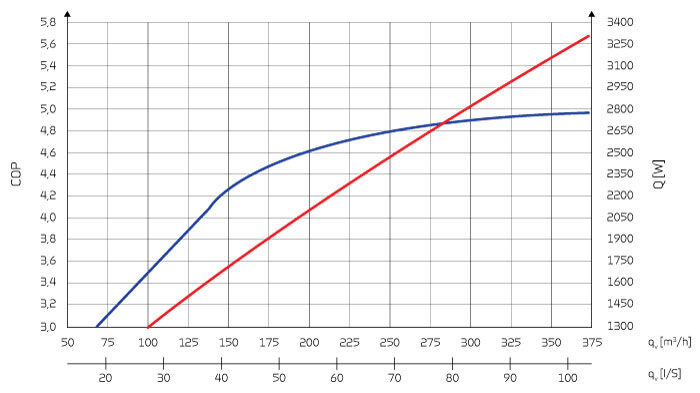

Hőteljesítmény befújt levegő (piros görbe)
Qc [W] hőteljesítmény a qv [m3/h] és a t21 [°C] külső levegő hőmérséklet függvényében. Az EN 14511 szabvány szerint t11=21 °C (elszívott levegő).
A hőteljesítmény a Combi S 302 Polar Top-on keresztül a friss levegőhöz hozzáadott szobafűtési hozzájárulás, a Combi S 302 Polar Top-on keresztül a befújt levegőhöz. A szellőzési veszteség az a hőteljesítmény, amely hővisszanyerés nélkül az adott légtérfogatáram mellett elvész.
COP levegő-levegő (kék görbe)
Hőteljesítménytényező COP [-] befújt levegő a t21 [°C] külső hőmérséklet és a qv [m3/h] térfogatáram függvényében az EN14511 szabvány szerint t11 = 21°C szobahőmérsékleten.
Az EN14511 szerinti COP értéket a hőszivattyú és az ellenáramú hőcserélő kombinációjára számították ki.
Hangadatok
A hangadatok qv = 210 m3/h és Pt, ext = 100 Pa esetén az EN 9614-2 szabványnak megfelelően felszíni és az EN 5136 szabványnak megfelelően csatornák esetén.
Az LWA hangteljesítményszint csökken a légmennyiség és az ellennyomás csökkenésével.
Adott távolságban az LpA hangnyomásszint a telepítési hely akusztikai viszonyaitól függ.

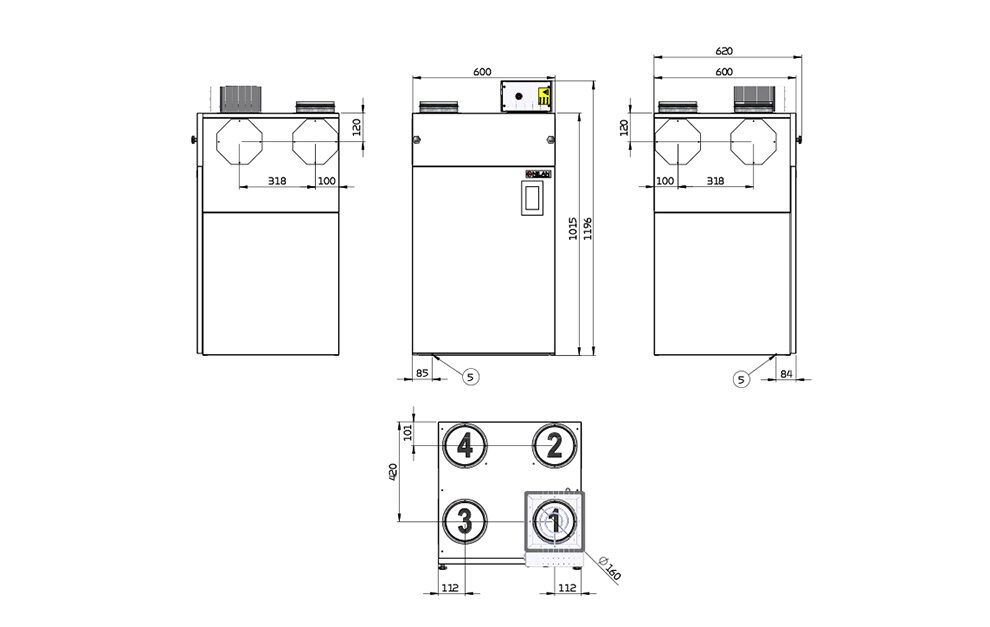

Méretrajz Combi S 302 Polar Top:
Minden méret mm-ben kerül megadásra.
Csatlakozások:
1. Külső levegő
2. Befújt levegő
3. Elszívott levegő
4. Kidobott levegő
5. Kondenzátum lefolyó
A CTS602 vezérlőrendszer egy fejlett vezérlőrendszer, számos beállítási lehetőséggel. A vezérlőrendszert gyári alapbeállításokkal szállítják, amelyek az üzemeltetési követelményekhez igazíthatók a készülék lehető legjobb működésének és kihasználtságának elérése érdekében.
A HMI érintőképernyő áttekintést nyújt a készülék aktuális működéséről és a menü felépítése megkönnyíti a navigációt mind a felhasználó, mind a telepítő számára. A főképernyőn 2 címlapkép közül lehet választani.
Külső kommunikáció
A CTS602 vezérlőegység alapértelmezés szerint Modbus RTU RS485 kommunikációval kommunikál. Ilyen kommunikációs formát használó CTS rendszer könnyen csatlakoztatható a készülékhez.
| Funkciók áttekintése |
+ Alap - Kiegészítő |
|
| Riasztások | A riasztásokkal jelzett hibák leírása. A legutóbbi 16 riasztást megjelenítő riasztási napló. | + |
| Együttes riasztás | A CTS602 vezérlő-rendszer rendelkezik egy kimeneti jellel, amely riasztás esetén aktiválódik. Ez csatlakoztatható például külső automatizáláshoz. | + |
| Szűrő felügyelet | Szűrő riasztás 30/90/180/360 napra állítható időzítővel. | + |
| Adatkijelzés | Az aktuális működés áttekintése a hőmérséklet, a ventilátor fordulatszámának szintje stb. tekintetében. | + |
| Heti program | A CTS602 vezérlőrendszer 3 heti programmal rendelkezik, amelyek egyénileg állíthatók be (az alapértelmezett beállítás "off"). | + |
| Páraszabályozó rendszer | Magasabb vagy alacsonyabb fokú szellőzést tesz lehetővé magas/alacsony páratartalom mellett. | + |
| Levegő minőség | Lehetővé teszi a szellőzés mértékének beállítását a levegő CO2-szintjének függvényében. | - |
| Téli alacsony | Az épület alacsony páratartalmának kialakulását úgy akadályozhatja meg, hogy alacsony külső hőmérsékleten bekapcsolja az alacsony szellőztetést. | + |
| Hőmérséklet szabályozás | Lehetővé teszi a készülék működése során a szobahőmérsékletnek megfelelő szabályozását. | + |
| Nyári/Téli mód | Beállíthatja, hogy a készülék nyári vagy téli üzemmódban működjön. | + |
| Nyelv | A kezelőpanelen több mint 10 nyelv közül választhat. | + |
| Felhasználói szintek | A kezelőpanel menüje 3 felhasználói szintre van osztva: Felhasználó/Telepítő/Gyár. | + |
| Felhasználói beállítás 1 | Lehetővé teszi a működési mód felülbírálását külső potenciálmentes jel segítségével. | + |
| Elektromos utófűtő elem | Az elektromos utófűtő elem lehetővé teszi a befújt levegő hőmérsékletének szabályozását. Ily módon a készülék segítheti a lakás fűtését. | - |
| Vizes utófűtő elem | A vízes utófűtő elem lehetővé teszi a befújt levegő hőmérsékletének szabályozását. Így a készülék segítheti a lakás fűtését. | - |
| Fagyvédelem | Az esetleges vízes utófűtő elem fagykárok elleni védelme érdekében a készülék leáll és riasztást jelez, ha a vízes utófűtő elem hőmérséklete túl alacsony lesz. | - |
| Levegő csere | Négy ventilátor-sebesség fokozatmentes beállítása. A befúvó és az elszívó levegő külön-külön is beállítható. | + |
| Fagymentesítés | Ez az automatikus funkció a hőmérséklet alapján jégteleníti az ellenáramú hőcserélőt, ha jég képződött benne. | + |
| Szoba alacsony hőm. | Biztonsági funkció, amely az épület fűtési rendszerének meghibásodása esetén leállítja a szellőztető egységet. Ez megakadályozza, hogy a készülék tovább hűtse a lakást. | + |
| Külső fűtés | A szellőztetőegység az aktuális szobahőmérsékletnek megfelelően vezérelheti a külső hőellátást. | + |
| Külső tűzjelző rendszer | A szellőztető egységet külső tűzvédelmi rendszerhez vagy tűzvédelmi termosztáthoz csatlakoztathatja. Ez jelzi a készüléknek, hogy leállítsa vagy folytassa a működést. | + |
| Integrált tűzvédelmi rendszer | A szellőztető egység beépített tűzvédelmi automatizálási rendszerrel kapható, amely képes a tűz- és füstgázcsappantyúk vezérlésére. | - |
| Nyomásfenntartó szabályozó | Mind az elszívott levegő, mind a befújt levegő oldalára felszerelhet egy nyomásfenntartó szabályozót. | - |
| Késleltetett indítás | Aktiválhatja a ventilátorok késleltetett indítását, ha például elzáró csappantyút szerel be. | + |
| Beállítások visszaállítása | Az aktuális beállításokat elmentheti, és később visszaállíthatja, ha például a felhasználó megváltoztatta a készülék beállításait. Az alapértelmezett beállításokat is újra telepítheti. | + |
| Kézi működtetés | A különböző funkciók manuálisan is tesztelhetők. | + |
| Energiatakarékos funkció | Aktiválhatja a működés energiatakarékos funkcióját. | + |
| Modbus | Beállíthatja az egység Modbus-címét. Az alapértelmezett beállítás 30. | + |
| Adatnaplózás | Lehetőség van a készülék működési adatainak 1-120 percenkénti naplózására. A riasztások naplózásra kerülnek, amikor bekövetkeznek. | + |
| Vezérlőpanel | A főképernyő megjelenítéséhez 2 különböző háttér közül választhat | + |
