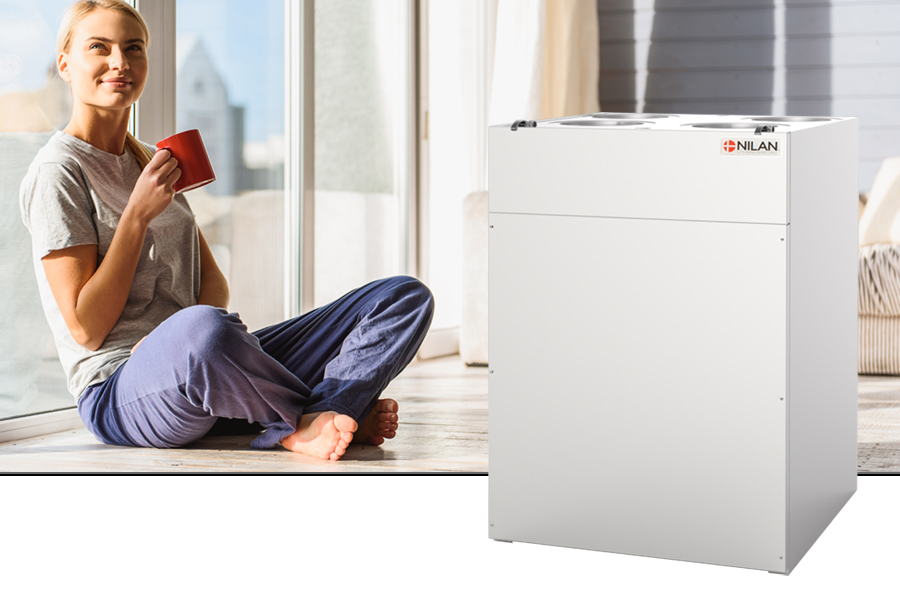

Comfort 350 Top hővisszanyerős szellőztető rendszer
A Comfort 350 Top lakossági hővisszanyerős szellőztetők bármely lakás vagy akár kisebb kereskedelmi épület számára tökéletes szellőztetési megoldást kínálnak 372 m3/h szellőztetési igény mellett.
Az alacsony zajszintnek és a berendezés tetején elhelyezett csatlakozásoknak köszönhetően a Comfort 350 hővisszanyerő szellőztető kifejezetten kényelmesen telepíthetők lakásokban. Mivel a Comfort 350 fehér borítással rendelkezik, tökéletesen illeszkedik a háztartási készülékekhez, akár gépházban, akár a háztartási helyiségben kerül telepítésre. Kompakt méretének köszönhetően szabványos, 60 cm szélességű szekrényekbe szerelhető.

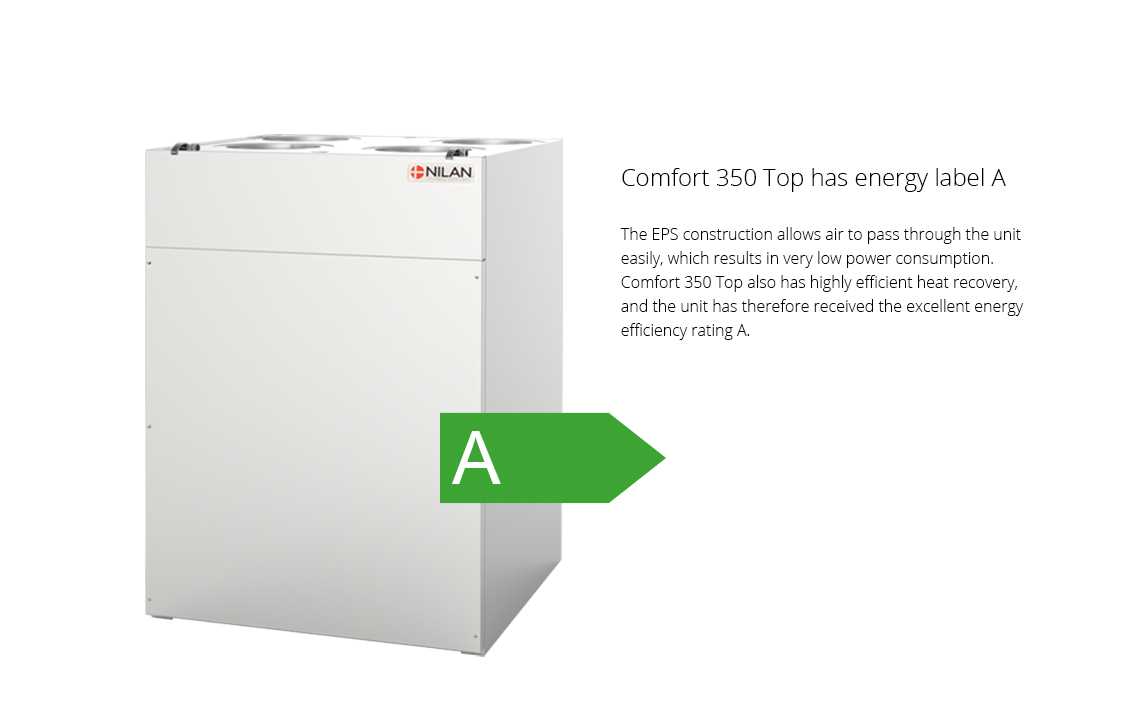

A Comfort 350 Top magas szintű hővisszanyerést és alacsony fogyasztást biztosít, így „A” energiabesorolással rendelkezik.
Légáramlás (a SEL/SFP értékeket lásd a tervezési adatoknál)
Min : 25 m3/h
Max : 372 m3/h
Nilan App - A szellőzés és a hőszivattyú vezérlése közvetlenül a mobiltelefonról
A Nilan kifejlesztett egy nagyszerű funkciókkal rendelkező alkalmazást, amellyel a felhasználó közvetlenül a mobiltelefonjáról vezérelheti a szellőzést és a hőszivattyút. Az App intuitív, könnyen és biztonságosan használható és lehetővé teszi a felhasználó számára például a helyiség hőmérsékletének beállítását. Több szellőztetőegység is csatlakoztatható ugyanazon App segítségével, hogy szabályozni lehessen a beltéri klímát pl. a lakásban és a nyaralóban egyaránt. Több felhasználó is csatlakoztatható ugyanahhoz az alkalmazáshoz.
A Nilan átjáró megvásárlásakor a felhasználó a Nilan alkalmazáson keresztül férhet hozzá a készülékhez.
| Méretek (szélesség x mélység x magasság) | 559 x 550 x 790 mm |
| Súly | 36 kg |
| Lemez burkolat | Aluzink acéllemez, fehér porszórással RAL9016 |

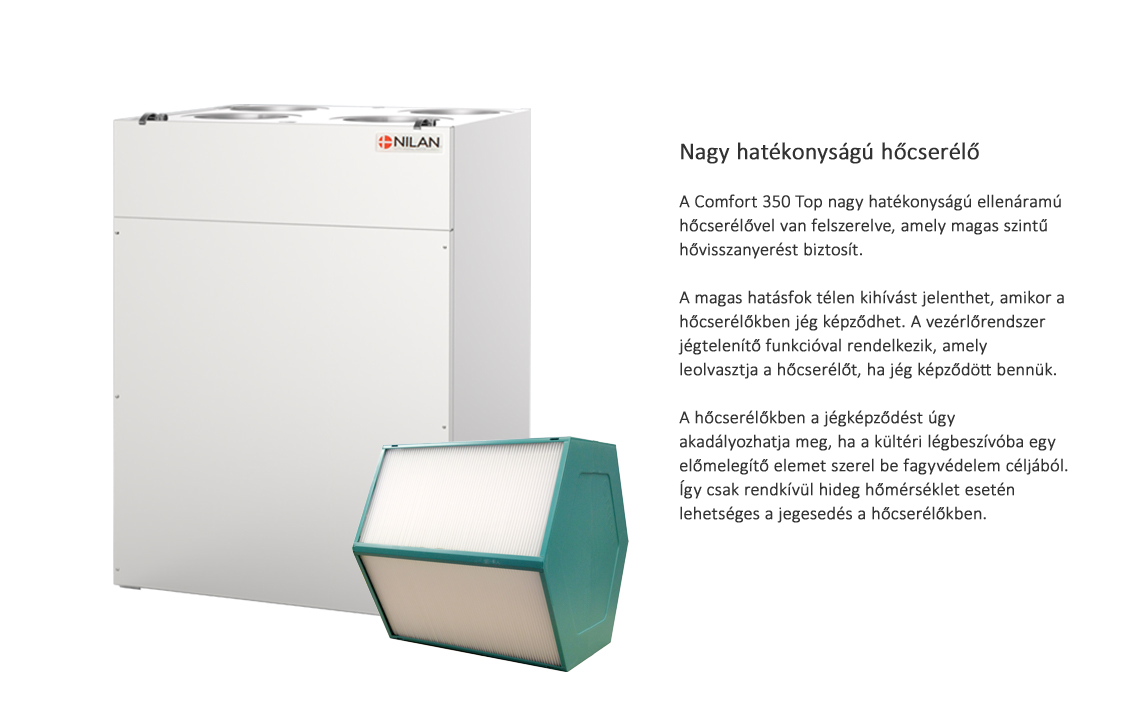

| Hőcserélő típusa | Polietilén-tereftalát ellenáramú hőcserélő |
| Ventilátor típusa | EC, állandó fordulatszámú |
| Szűrő osztály | Újrahasznosított ISO durva > 75% (G4) |
| Légoldali csatlakozások | Ø160 mm |
| Kondenzvíz elvezetés | PVC Ø20 x 1,5 mm |
| Tápellátás | 230V 50/60 Hz |
| Max. bemenet/teljesítmény | 170 W / 0,7 A |
| Készenléti teljesítmény | 3,4 W |
| IP védettség | IP31 |
| Környezeti hőmérséklet | -20 / +40 °C |
| Szivárgási osztály | A1 (*1) |
| Hőveszteség | 0,84 W/m2K (*2) |
| Hőveszteség osztály | T2 |
*1 - EN13141-7 szabvány szerint (250 Pa)
*2 - EN1886 szabvány szerint

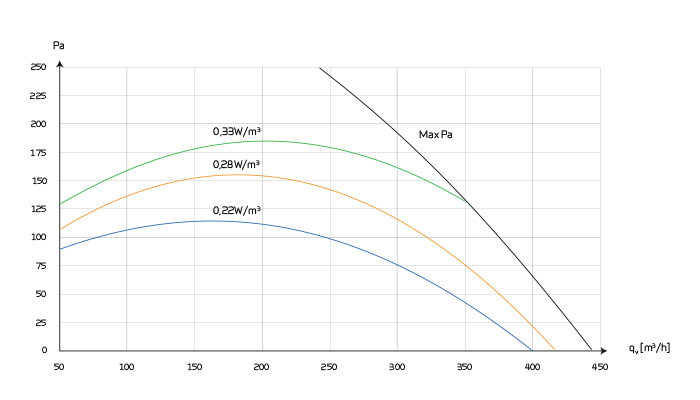

Kapacitás
A szabványos egység kapacitása qv és Pt ext függvényében
Az EN 13141-7 szabvány szerinti SEL-értékek ISO Coarse >75% (G4) szűrőkkel ellátott és fűtőelem nélküli szabványos egységekre vonatkoznak.
A SEL-értékek a készülék teljes teljesítményfelvételét tartalmazzák a vezérlés nélkül. Az EN 13141-7 szerinti tesztelés
Figyelem! A SEL-értékeket mindkét ventilátorra vonatkozóan összértékként mérik és adják meg.

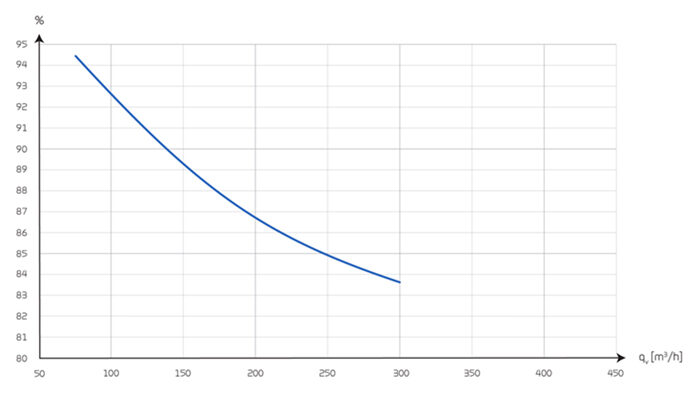

Hőmérsékleti hatékonyság
Hőmérsékleti hatásfok az EN308 és EN13141-7 szabvány szerinti ellenáramú hőcserélővel ellátott egységeknél (száraz).
Hangadatok
Hangadatok qv = 200 m3/h és Pt ext = 100 Pa esetén az EN 3744 szabvány szerint felületek esetében és az EN 5136 szabvány szerint csatornák esetében.
Az LWA hangteljesítményszint csökken a légtérfogat és az ellennyomás csökkenésével.
LpA hangnyomásszint a rendszertől 1 m távolságban.
Hangadatok
Hangadatok qv = 350 m3/h és Pt ext = 100 Pa esetén az EN 3744 szabvány szerint felületek esetében és az EN 5136 szabvány szerint csatornák esetében.
Az LWA hangteljesítményszint csökken a légtérfogat és az ellennyomás csökkenésével.
LpA hangnyomásszint a rendszertől 1 m távolságban.
A Nilan számos szellőztetési és hőszivattyús megoldásáról letölthet AutoCad vagy Revit rajzokat BIM-adatokkal - a lista folyamatosan bővül.
A BIM-adatokkal minden szükséges műszaki információt megkap a Nilan-konstrukciók 3D-s rajzolásához és számításához.
Méretrajz Comfort 350 Top (jobbos kivitel):
Méretrajz Comfort 350 Top (balos kivitel):
Minden méret mm-ben kerül megadásra.
Csatlakozások:
1. Külső levegő
2. Befújt levegő
3. Elszívott levegő
4. Kidobott levegő
5. Kondenzátum lefolyó

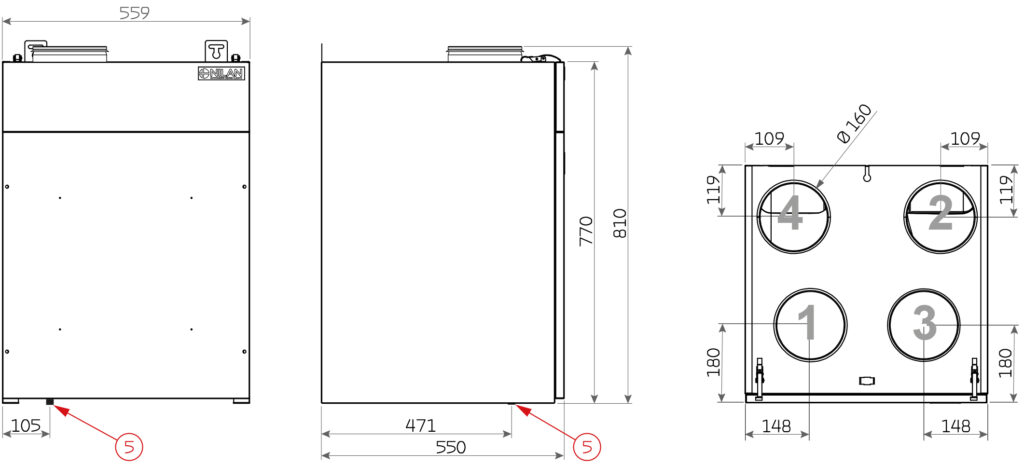

Méretrajz Comfort 350 Top Polar (jobbos kivitel):
Méretrajz Comfort 350 Top Polar (balos kivitel):
Minden méret mm-ben kerül megadásra.
Csatlakozások:
1. Külső levegő
2. Befújt levegő
3. Elszívott levegő
4. Kidobott levegő
5. Kondenzátum lefolyó
A CTS602 vezérlőrendszer egy fejlett vezérlőrendszer, számos beállítási lehetőséggel. A vezérlőrendszert gyári alapbeállításokkal szállítják, amelyek az üzemeltetési követelményekhez igazíthatók a készülék lehető legjobb működésének és kihasználtságának elérése érdekében.
A HMI érintőképernyő áttekintést nyújt a készülék aktuális működéséről és a menü felépítése megkönnyíti a navigációt mind a felhasználó, mind a telepítő számára. A főképernyőn 2 címlapkép közül lehet választani.
Külső kommunikáció
A CTS602 vezérlőegység alapértelmezés szerint Modbus RTU RS485 kommunikációval kommunikál. Ilyen kommunikációs formát használó CTS rendszer könnyen csatlakoztatható a készülékhez.
| Funkciók áttekintése |
+ Alap - Kiegészítő |
|
| Riasztások | A riasztásokkal jelzett hibák leírása. | + |
| Együttes riasztás | A CTS602 vezérlő-rendszer rendelkezik egy kimeneti jellel, amely riasztás esetén aktiválódik. Ez csatlakoztatható például külső automatizáláshoz. | + |
| Szűrő felügyelet | Szűrő riasztás 30/90/180/360 napra állítható időzítővel. | + |
| Adatkijelzés | Az aktuális működés áttekintése a hőmérséklet, a ventilátor fordulatszámának szintje stb. tekintetében. | + |
| Heti program | A CTS602 vezérlőrendszer 3 heti programmal rendelkezik, amelyek egyénileg állíthatók be (az alapértelmezett beállítás "off"). | + |
| Páraszabályozó rendszer | Magasabb vagy alacsonyabb fokú szellőzést tesz lehetővé magas/alacsony páratartalom mellett. | + |
| Levegő minőség | Lehetővé teszi a szellőzés mértékének beállítását a levegő CO2-szintjének függvényében. | - |
| Téli alacsony | Az épület alacsony páratartalmának kialakulását úgy akadályozhatja meg, hogy alacsony külső hőmérsékleten bekapcsolja az alacsony szellőztetést. | + |
| Hőmérséklet szabályozás | Lehetővé teszi a készülék működése során a szobahőmérsékletnek megfelelő szabályozását. | + |
| Nyári/Téli mód | Beállíthatja, hogy a készülék nyári vagy téli üzemmódban működjön. | + |
| Nyelv | A kezelőpanelen több mint 10 nyelv közül választhat. | + |
| Felhasználói szintek | A kezelőpanel menüje 3 felhasználói szintre van osztva: Felhasználó/Telepítő/Gyár. | + |
| Felhasználói beállítás 1 | Lehetővé teszi a működési mód felülbírálását külső potenciálmentes jel segítségével. | + |
| Elektromos utófűtő elem | Az elektromos utófűtő elem lehetővé teszi a befújt levegő hőmérsékletének szabályozását. Ily módon a készülék segítheti a lakás fűtését. | - |
| Vizes utófűtő elem | A vízes utófűtő elem lehetővé teszi a befújt levegő hőmérsékletének szabályozását. Így a készülék segítheti a lakás fűtését. | - |
| Fagyvédelem | Az esetleges vízes utófűtő elem fagykárok elleni védelme érdekében a készülék leáll és riasztást jelez, ha a vízes utófűtő elem hőmérséklete túl alacsony lesz. | - |
| Levegő csere | Négy ventilátor-sebesség fokozatmentes beállítása. A befúvó és az elszívó levegő külön-külön is beállítható. | + |
| Fagymentesítés | Ez az automatikus funkció a hőmérséklet alapján jégteleníti az ellenáramú hőcserélőt, ha jég képződött benne. | + |
| Szoba alacsony hőm. | Biztonsági funkció, amely az épület fűtési rendszerének meghibásodása esetén leállítja a szellőztető egységet. Ez megakadályozza, hogy a készülék tovább hűtse a lakást. | + |
| Külső fűtés | A szellőztetőegység az aktuális szobahőmérsékletnek megfelelően vezérelheti a külső hőellátást. | + |
| Külső tűzjelző rendszer | A szellőztető egységet külső tűzvédelmi rendszerhez vagy tűzvédelmi termosztáthoz csatlakoztathatja. Ez jelzi a készüléknek, hogy leállítsa vagy folytassa a működést. | + |
| Integrált tűzvédelmi rendszer | A szellőztető egység beépített tűzvédelmi automatizálási rendszerrel kapható, amely képes a tűz- és füstgázcsappantyúk vezérlésére. | - |
| Nyomásfenntartó szabályozó | Mind az elszívott levegő, mind a befújt levegő oldalára felszerelhet egy nyomásfenntartó szabályozót. | - |
| Késleltetett indítás | Aktiválhatja a ventilátorok késleltetett indítását, ha például elzáró csappantyút szerel be. | + |
| Beállítások visszaállítása | Az aktuális beállításokat elmentheti, és később visszaállíthatja, ha például a felhasználó megváltoztatta a készülék beállításait. Az alapértelmezett beállításokat is újra telepítheti. | + |
| Kézi működtetés | A különböző funkciók manuálisan is tesztelhetők. | + |
| Energiatakarékos funkció | Aktiválhatja a működés energiatakarékos funkcióját. | + |
| Modbus | Beállíthatja az egység Modbus-címét. Az alapértelmezett beállítás 30. | + |
| Adatnaplózás | Lehetőség van a készülék működési adatainak 1-120 percenkénti naplózására. A riasztások naplózásra kerülnek, amikor bekövetkeznek. | + |
| Vezérlőpanel | A főképernyő megjelenítéséhez 2 különböző háttér közül választhat | + |
