Compact P GEO3 XL

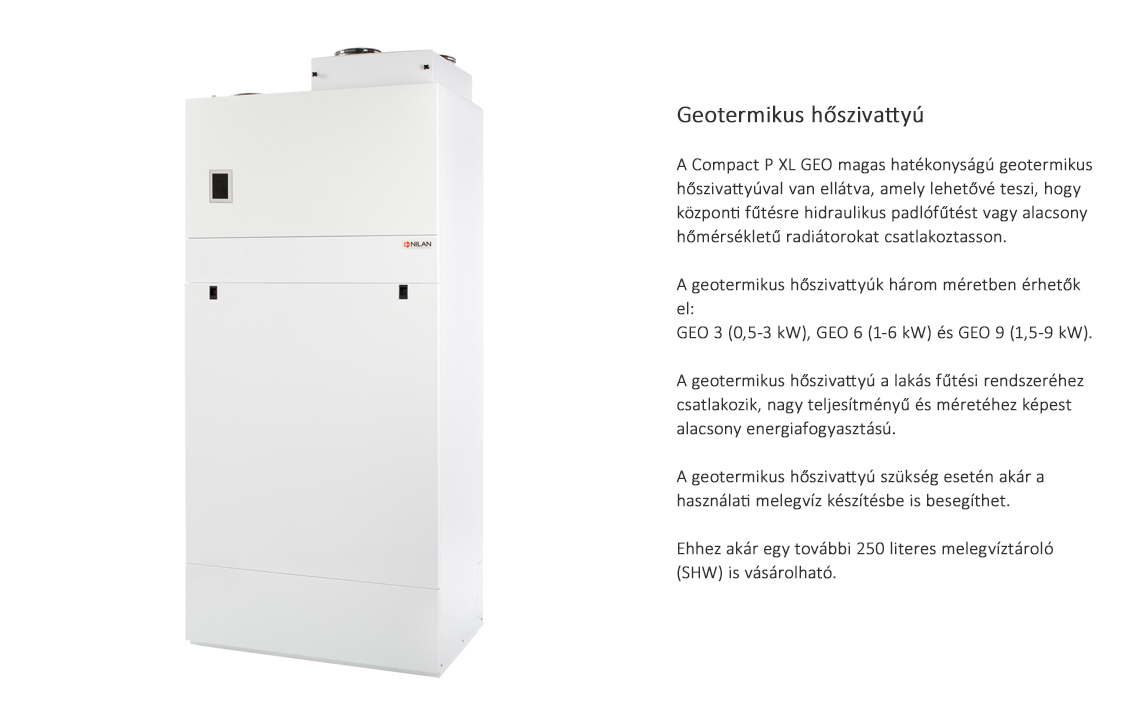

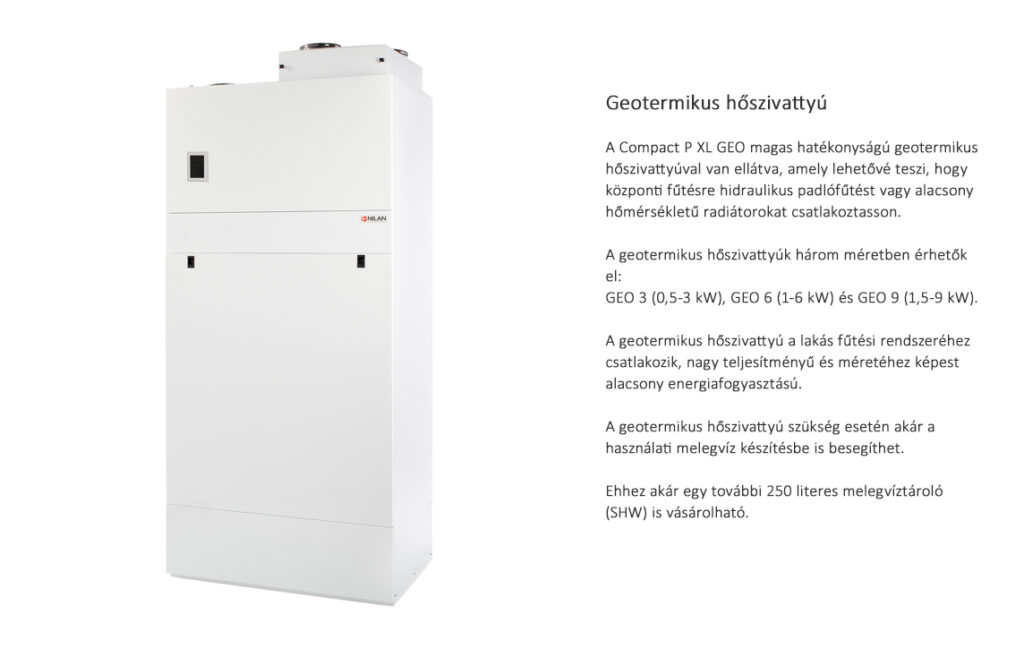

A Compact P GEO3 XL egy több egységből álló kompakt berendezés. A készüléket szabványos lakásokhoz, családi házakhoz tervezték, amelyek szellőztetési igénye legfeljebb 430 m3/h. A részegységek ellátják a szellőztetést, a használati melegvíz előállítást, valamint a berendezés a lakás fűtését egy hatékony geotermikus hőszivattyú segítségével biztosítja.

Több berendezés egyetlen szerkezetben történő kombinálásával jelentős helyet takaríthat meg a gépházban. További előnye, hogy a vezérlőrendszerek összehangoltan működnek, ami optimalizálja az energiafelhasználást és ezáltal összességében megtakarítást tesz lehetővé az energiafogyasztásban.

Légáramlás (a SEL/SFP értékeket lásd a tervezési adatoknál)
Min : 50 m3/h
Max : 430 m3/h

Nilan videó

2023 tavaszán elindítottuk Youtube csatornánkat, aminek köszönhetően ezentúl videó formájában is megismerkedhetnek velünk és termékeinkkel.


Kapacitás

A szabványos egység kapacitása qv és Ptext függvényében.

Az EN 13141-7 szabvány szerinti SEL-értékek ISO Coarse >75% (G4) szűrőkkel ellátott és fűtőelem nélküli szabványos egységekre vonatkoznak.

A SEL-értékek a készülék teljes teljesítményfelvételét tartalmazzák a vezérlés nélkül.

Átváltási tényező: J/m3 : 3600 = W/m3/h.

Fontos! A SEL-értékeket mindkét ventilátorra vonatkozóan összértékként mérik és adják meg.


Hőmérsékleti hatékonyság

Hőmérsékleti hatásfok a qv [m3/h] térfogatáram függvényében ellenáramú hőcserélővel ellátott egység esetén.

Hőmérsékleti hatásfok az EN13141-7 szabvány szerint (2°C / 20°C).

Fontos! A hőmérsékleti hatásfok csak a hőcserélőre vonatkozik (hőszivattyú működése nélkül).

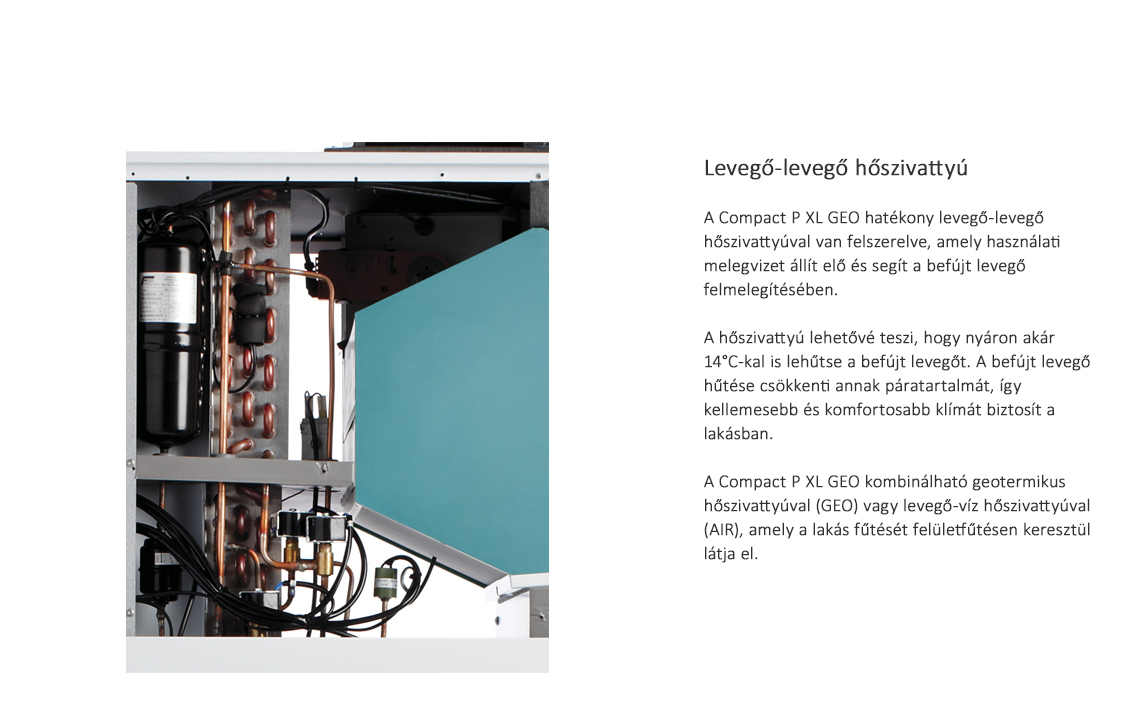

COP (levegő-levegő)

Hőteljesítménytényező COP [-] befújt levegő a t21 [°C] külső hőmérséklet és a qv [m3/h] térfogatáram függvényében az EN14511 szabvány szerint t11 = 21°C helyiséghőmérsékleten.

Fontos! Az EN14511 szerinti COP értéket a hőszivattyú és az ellenáramú hőcserélő együttesére kell kiszámítani.


Hőteljesítmény befújt levegő

Qc [W] hőteljesítmény a qv [m3/h] és a t21 [°C] külső levegő hőmérséklet függvényében. Az EN 14511 szabvány szerint t11=21 °C (elszívott levegő).

A hőteljesítmény a Compact P-n keresztül a friss levegőhöz hozzáadott szobafűtési hozzájárulás, amely a friss levegőhöz a Compact P-n keresztül a befújt levegőhöz adódik.

A szellőzési veszteség az a hőteljesítmény, amely hővisszanyerés nélkül az adott légtérfogatáram mellett elvész.


Lecsapolt víz

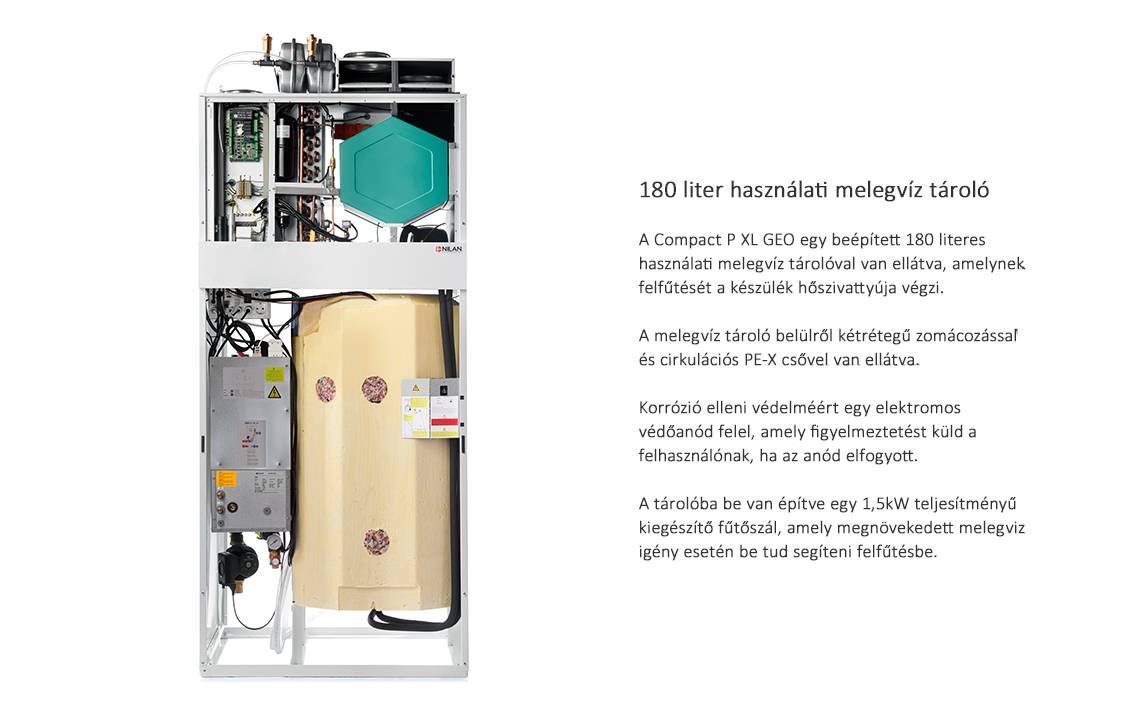

A Compact P tartályból csapolható víz mennyisége literben Vmax [L] a csapolt víz t [C°] hőmérsékletének és a tartály hőmérsékletének függvényében 40°, 50° és 60°C-on.

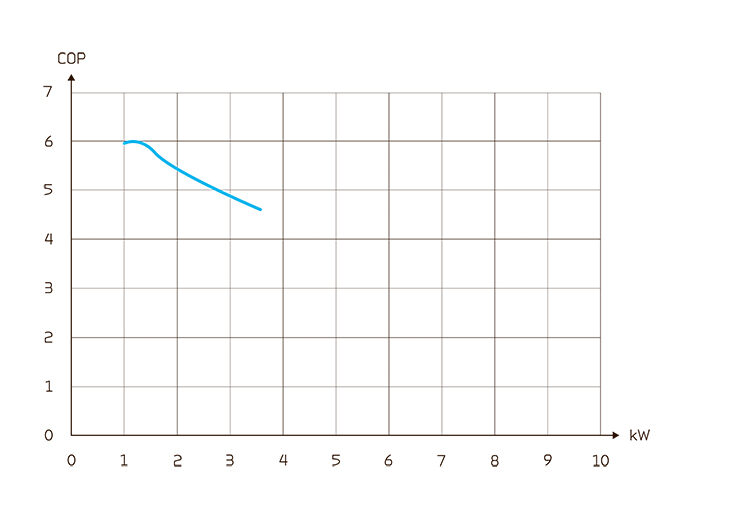

COP (GEO 3 hőszivattyú)

Az EN14825 szabvány szerint tesztelve.


Hangadatok

A hangadatok qv = 275 m3/h és Pt ext = 100 Pa esetén az EN ISO 3744 szabványnak megfelelően felszíni és az EN 5136 szabványnak megfelelően légcsatornák esetén.

Az LWA hangteljesítményszint csökken a légtérfogat és az ellennyomás csökkenésével.

Egy adott távolságban az LpA hangnyomásszint a telepítési hely akusztikai viszonyaitól függ.
