Compact P XL

Passzív hővisszanyerés

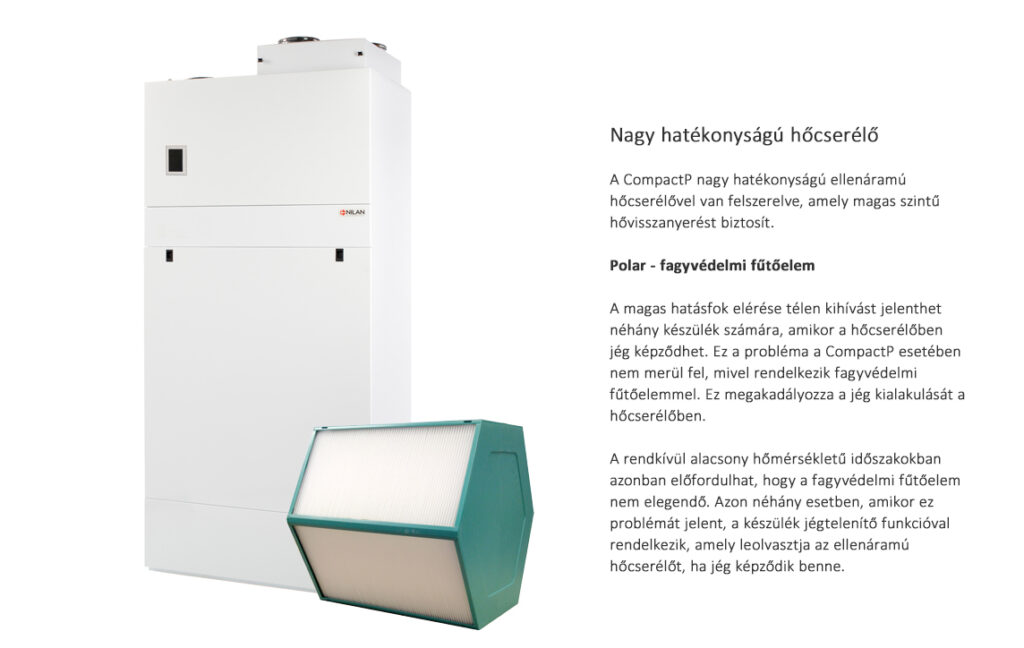

A passzív hővisszanyerés egy ellenáramú hőcserélőn keresztül történik, amelynek hatásfoka akár 95% is lehet. A kültéri levegőt az elszívott levegő melegíti fel. Ez biztosítja a lehető legkisebb hőveszteséget a szellőztetés során.

A nagyfokú hővisszanyerés miatt télen jég képződhet a hőcserélőben. A vezérlőrendszer hatékony jégtelenítő funkcióval rendelkezik, amely szükség esetén leolvasztja a hőcserélőt. Alternatívaként a Compact P XL kapható Polar modellként is, amely a fagyvédelem érdekében beépített előmelegítő elemmel rendelkezik. Ez biztosítja, hogy a hőcserélőben nem tud jég képződni és egész télen teljes hővisszanyerést biztosít.

Passzív és aktív hővisszanyerés

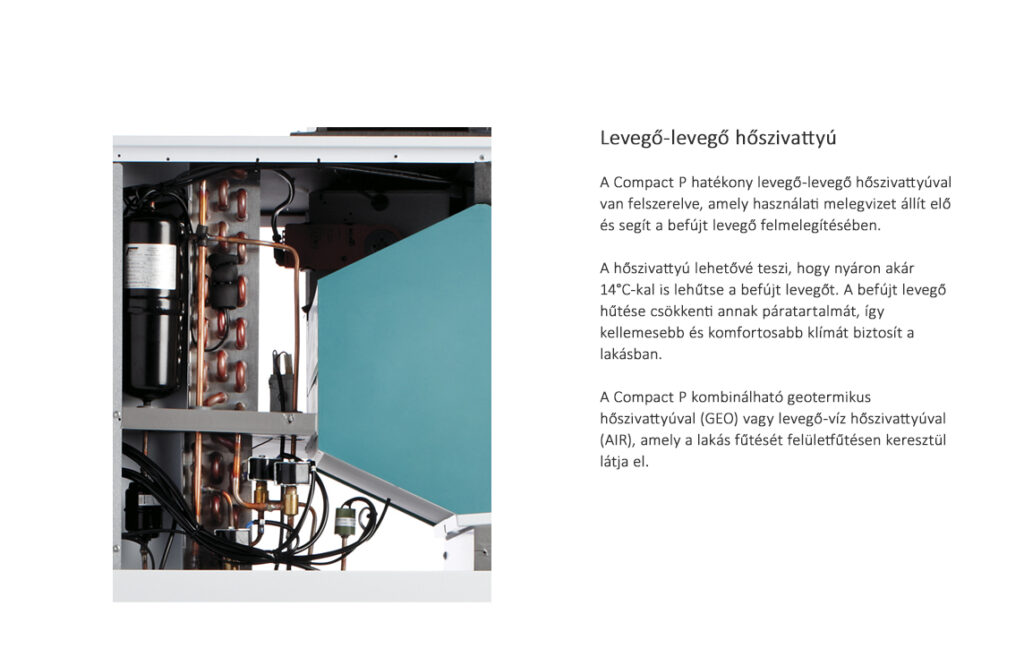

Ha a szellőzőrészbe épített hőszivattyú nem termel használati melegvizet, akkor a befújt levegőt még tovább tudja melegíteni és ezáltal segítheti a lakás fűtését.

Ez csak akkor történik meg, ha a beltéri hőmérséklet vagy a befújt levegő hőmérséklete a beállításokban megadott érték alá csökken. Amikor a hőszivattyú melegíti a befújt levegőt, egyidejűleg a használatimelegvíz is melegszik. A hőmérséklete ezért meghaladhatja a kívánt melegvízhőmérsékletként beállított értéket.

Használati meleg víz

A beépített hőszivattyú az elszívott levegőben lévő energiát használja fel, amelyet az ellenáramú hőcserélő nem nyert vissza. Ezt a fennmaradó energiát használja fel a használati melegvíz előállítására.

Szoftveres 60 °C-os leforrázási védelemmel rendelkezik, ami azt jelenti, hogy a melegvíz-tartály hőmérséklete nem lépheti túl ezt a hőmérsékletet. Javasoljuk, hogy a melegvíz-tartály alá egy tényleges leforrázás-gátló szelepet szereljen be, így a tartály megengedett max. hőmérséklete 80 °C-ra emelhető. A Compact P XL a melegvíz-tárolóba szerelt extra csőkígyóval is rendelhető. Ha a használati melegvíz-igény nagyon magas, a tekercs kiegészítő hőforrásként működhet.

A használati melegvíz melegítéséhez különböző hőforrásokat csatlakoztathat, például napkollektort, geotermikus vagy levegő-víz hőszivattyút.

Anti-legionella funkció

A Compact P XL rendelkezik egy anti-legionella funkcióval, melyet manuálisan aktiválhat vagy beállíthatja, hogy automatikusan lépjen működésbe.

100% bypassfunkció

Ha a külső hőmérséklet 14 °C felett van, a készülék nyári üzemmódban működik. A készülék ekkor a beállításokban megadott értékeknek megfelelően lehűti a beltéri levegőt, ha a beltéri hőmérséklet túl magasra emelkedik.

Ha a kültéri levegő hűvösebb, mint a beltéri levegő, akkor a készülékben lévő bypass-csappantyú kinyílik. A kültéri levegő ilyenkor megkerüli a hőcserélőt és az elszívott levegő hője nem jut át a kültéri levegőbe. Ez segít alacsonyan tartani a hőmérsékletet a lakásban.

Ha a kültéri levegő melegebb, mint a beltéri levegő, a megkerülő csappantyú bezáródik. A kültéri levegő ekkor átáramlik a hőcserélőn, melyet a hűvösebb beltéri levegő előhűt.

Aktív hűtés

A szellőztető rész hőszivattyújának működése megfordítható. Ez azt jelenti, hogy képes fűteni vagy hűteni a befújt levegőt.

Ha a külső hőmérséklet 14 °C felett van, a készülék nyári üzemmódban működik. Ekkor a készülék a beállításokban megadott értékeknek megfelelően lehűti a beltéri levegőt, ha a beltéri hőmérséklet túl magasra emelkedik

Hűtéskor a készülék először a bypass funkció segítségével próbál hűteni. Ha ez nem bizonyul elégségesnek, akkor a hőszivattyú segítségével kezd aktívan hűteni.

Ehhez az aktív hűtési funkciót aktiválni kell, mivel a folyamat áramot használ. Ez azonban nem megy kárba, mivel a befújt levegőből elvont hő a melegvíztárolóba kerül. Ha nagy a hűtési igény, akkor ajánlott a melegvíztároló alá egy forrázást gátló berendezést felszerelni. Ekkor a melegvíztartály maximális hőmérsékletét 60 °C és 80 °C között állíthatja be.

Kapacitás

A szabványos egység kapacitása qv és Pt, ext függvényében.

Az EN 13141-7 szabvány szerinti SEL-értékek ISO Coarse >75% (G4) szűrőkkel ellátott és fűtőelem nélküli szabványos egységekre vonatkoznak.

A SEL-értékek a készülék teljes teljesítményfelvételét tartalmazzák a vezérlés nélkül.

Fontos! A SEL-értékeket mindkét ventilátorra vonatkozóan összértékként mérik és adják meg.

Hőmérsékleti hatékonyság

Hőmérsékleti hatásfok a qv [m3/h] térfogatáram függvényében ellenáramú hőcserélővel ellátott egység esetén.

Hőmérsékleti hatásfok az EN13141-7 szabvány szerint (2°C / 20°C).

Fontos! A hőmérsékleti hatásfok csak a hőcserélőre vonatkozik (hőszivattyú működése nélkül).

COP (levegő-levegő)

Hőteljesítménytényező COP [-] befújt levegő a t21 külső hőmérséklet [°C] és a qv térfogatáram [m3/h] függvényében az EN14511 szabvány szerint, t11 = 21°C szobahőmérsékleten.

Fontos! Az EN14511 szerinti COP értéket a hőszivattyú és az ellenáramú hőcserélő együttesére kell kiszámítani.

Hőteljesítmény befújt levegő

Qc [W] hőteljesítmény a qv [m3/h] és a t21 [°C] külső léghőmérséklet függvényében. Az EN 14511 szabvány szerint t11=21 °C (elszívott levegő).

A hőteljesítmény a Compact P XL által a friss levegőhöz hozzáadott fűtési teljesítmény.

A szellőzési veszteség az a hőteljesítmény, amely hővisszanyerés nélkül az adott légtérfogatáram mellett elvész.

Szellőzési veszteség: - - - - - - - - - - - - - -
Hőteljesítmény: ________________

Lecsapolt víz

A Compact P tartályból csapolható víz mennyisége literben Vmax [L] a csapolt víz t [C°] hőmérsékletének és a tartály hőmérsékletének függvényében 40°, 50° és 60°C-on.

Hangadatok

A hangadatok qv = 275 m3/h és Pt ext = 100 Pa esetén az EN ISO 3744 szabványnak megfelelően felszíni és az EN 5136 szabványnak megfelelően csatornák esetén.

Az LWA hangteljesítményszint csökken a légtérfogat és az ellennyomás csökkenésével.

Egy adott távolságban az LpA hangnyomásszint a telepítési hely akusztikai viszonyaitól függ.
