Compact P2 AIR9
A Compact P2 AIR9 egy több egységből álló kompakt berendezés. A készüléket szabványos lakásokhoz, családi házakhoz tervezték, amelyek szellőztetési igénye legfeljebb 425 m3/h. A részegységek ellátják a szellőztetést, a használati melegvíz előállítást, valamint a berendezés a lakás fűtését egy hatékony levegő-víz hőszivattyú segítségével biztosítja.
Több berendezés egyetlen szerkezetben történő kombinálásával jelentős helyet takaríthat meg a gépházban. További előnye, hogy a vezérlőrendszerek összehangoltan működnek, ami optimalizálja az energiafelhasználást és ezáltal összességében megtakarítást tesz lehetővé az energiafogyasztásban
Légáramlás (a SEL/SFP értékeket lásd a tervezési adatoknál)
Min : 100 m3/h
Max : 425 m3/h
A ház "szíve és tüdeje"
A Compact P2 nem hagyományos szellőztetőegység. Más szellőztetőberendezésekkel ellentétben 100%-ban visszanyeri az elszívott levegő hőjét. Az ellenáramú hőcserélő lehetővé teszi az elszívott levegőben lévő energia akár 95%-ának visszanyerését. Ezt azután a kültéri levegő fűtésére használják fel. A beépített hőszivattyú a maradék energiát a használati melegvíz előállítására használja fel.
A hatékony AIR levegő-víz hőszivattyú energiát szolgáltat az épület fűtéséhez a felületfűtésen keresztül.
Passzív hővisszanyerés
A passzív hővisszanyerés egy ellenáramú hőcserélőn keresztül történik, amelynek hatásfoka akár 95% is lehet. A kültéri levegőt az elszívott levegő melegíti fel. Ez biztosítja a lehető legkisebb hőveszteséget a szellőztetés során.
A nagyfokú hővisszanyerés miatt télen jég képződhet a hőcserélőben. A vezérlőrendszer hatékony jégtelenítő funkcióval rendelkezik, amely szükség esetén leolvasztja a hőcserélőt. Alternatívaként a Compact P2 kapható Polar modellként is, amely a fagyvédelem érdekében beépített előmelegítő elemmel rendelkezik. Ez biztosítja, hogy a hőcserélőben nem tud jég képződni és egész télen teljes hővisszanyerést biztosít.

Passzív és aktív hővisszanyerés
Ha a szellőzőrészbe épített hőszivattyú nem termel használati melegvizet, akkor a befújt levegőt még tovább tudja melegíteni és ezáltal segítheti a lakás fűtését.
Ez csak akkor történik meg, ha a beltéri hőmérséklet vagy a befújt levegő hőmérséklete a beállításokban megadott érték alá csökken. Amikor a hőszivattyú melegíti a befújt levegőt, egyidejűleg a használatimelegvíz is melegszik. A hőmérséklete ezért meghaladhatja a kívánt melegvízhőmérsékletként beállított értéket.

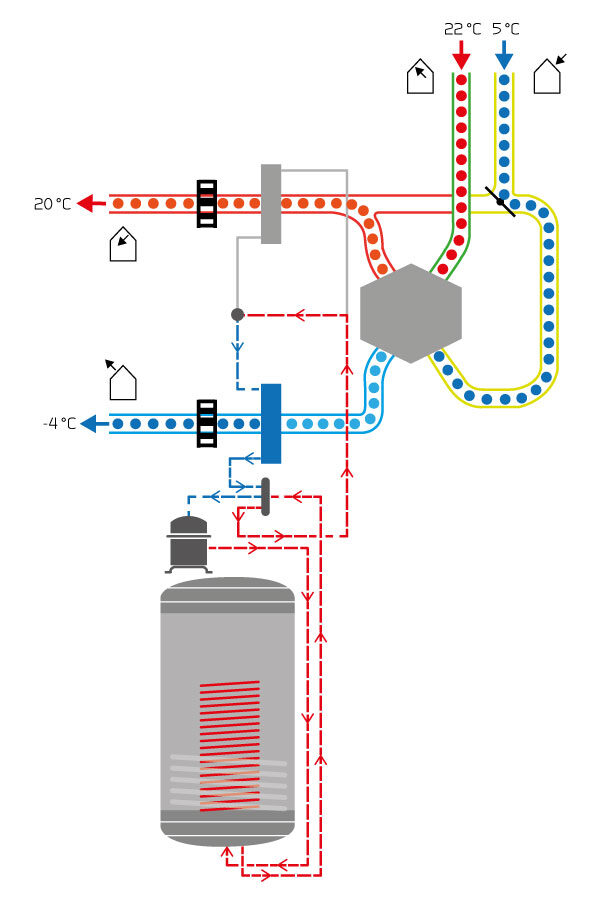

Használati meleg víz
A beépített hőszivattyú az elszívott levegőben lévő energiát használja fel, amelyet az ellenáramú hőcserélő nem nyert vissza. Ezt a fennmaradó energiát használja fel a használati melegvíz előállítására.
Szoftveres 60 °C-os leforrázási védelemmel rendelkezik, ami azt jelenti, hogy a melegvíz-tartály hőmérséklete nem lépheti túl ezt a hőmérsékletet. Javasoljuk, hogy a melegvíz-tartály alá egy tényleges leforrázás-gátló szelepet szereljen be, így a tartály megengedett max. hőmérséklete 80 °C-ra emelhető. A Compact P2 a melegvíz-tárolóba szerelt extra csőkígyóval is rendelhető. Ha a használati melegvíz-igény nagyon magas, a tekercs kiegészítő hőforrásként működhet.
A használati melegvíz melegítéséhez különböző hőforrásokat csatlakoztathat, például napkollektort, geotermikus vagy levegő-víz hőszivattyút.
Anti-legionella funkció
A Compact P2 rendelkezik egy anti-legionella funkcióval, melyet manuálisan aktiválhat vagy beállíthatja, hogy automatikusan lépjen működésbe.

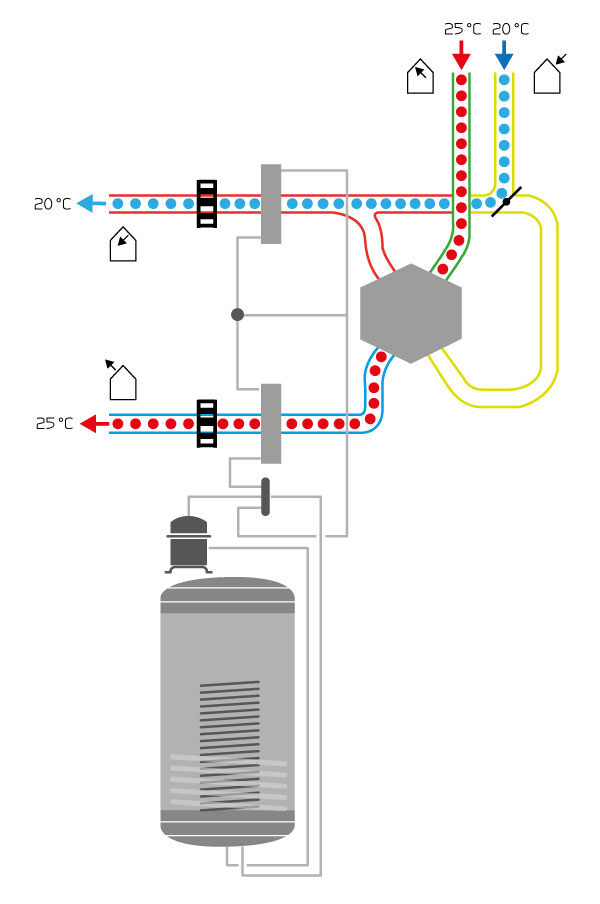

100% bypassfunkció
Ha a külső hőmérséklet 14 °C felett van, a készülék nyári üzemmódban működik. A készülék ekkor a beállításokban megadott értékeknek megfelelően lehűti a beltéri levegőt, ha a beltéri hőmérséklet túl magasra emelkedik.
Ha a kültéri levegő hűvösebb, mint a beltéri levegő, akkor a készülékben lévő bypass-csappantyú kinyílik. A kültéri levegő ilyenkor megkerüli a hőcserélőt és az elszívott levegő hője nem jut át a kültéri levegőbe. Ez segít alacsonyan tartani a hőmérsékletet a lakásban.
Ha a kültéri levegő melegebb, mint a beltéri levegő, a megkerülő csappantyú bezáródik. A kültéri levegő ekkor átáramlik a hőcserélőn, melyet a hűvösebb beltéri levegő előhűt.
Megjegyzés: Amikor a készülék szellőztető része hűtési üzemmódban működik, akkor az AIR levegő-víz hőszivattyú leáll, így nem dolgoznak egymás ellen. Ha átmeneti időben továbbra is szeretne padlófűtést a fürdőszobában, akkor a levegő-víz hőszivattyút úgy állíthatja be, hogy továbbra is működjön. Ezáltal a levegő-víz hőszivattyú akkor is képes fűteni a lakás bizonyos részeit,ha a szellőző rész hűtési üzemmódban van.

Aktív hűtés
A szellőztető rész hőszivattyújának működése megfordítható. Ez azt jelenti, hogy képes fűteni vagy hűteni a befújt levegőt.
Ha a külső hőmérséklet 14 °C felett van, a készülék nyári üzemmódban működik. Ekkor a készülék a beállításokban megadott értékeknek megfelelően lehűti a beltéri levegőt, ha a beltéri hőmérséklet túl magasra emelkedik
Hűtéskor a készülék először a bypass funkció segítségével próbál hűteni. Ha ez nem bizonyul elégségesnek, akkor a hőszivattyú segítségével kezd aktívan hűteni.
Ehhez az aktív hűtési funkciót aktiválni kell, mivel a folyamat áramot használ. Ez azonban nem megy kárba, mivel a befújt levegőből elvont hő a melegvíztárolóba kerül. Ha nagy a hűtési igény, akkor ajánlott a melegvíztároló alá egy forrázást gátló berendezést felszerelni. Ekkor a melegvíztartály maximális hőmérsékletét 60 °C és 80 °C között állíthatja be.

Levegő-víz hőszivattyú
A hatékony AIR levegő-víz hőszivattyú padlófűtésen vagy alacsony hőmérsékletű radiátorokon keresztül biztosítja a lakás fűtését.
Az AIR levegő-víz hőszivattyú a lakás fűtésszabályozó rendszeréhez csatlakozik. A vezérlőrendszer jelzi, ha a lakásban fűtésre van szükség. A jelzést általában az egyes helyiségekben elhelyezett termosztátok adják, amikor azok fűtést kérnek, az AIR levegő-víz hőszivattyú felfűti a lakást.
Megjegyzés: Amikor a készülék szellőztető része hűtési üzemmódban működik, akkor az AIR levegő-víz hőszivattyú leáll, így nem dolgoznak egymás ellen. Ha átmeneti időben továbbra is szeretne padlófűtést a fürdőszobában, akkor a levegő-víz hőszivattyút úgy állíthatja be, hogy továbbra is működjön. Ezáltal a levegő-víz hőszivattyú akkor is képes fűteni a lakás bizonyos részeit,ha a szellőző rész hűtési üzemmódban van.
Használati meleg víz
Az AIR levegő-víz hőszivattyú szükség esetén segíthet a Compact P2 szellőztető részének a használati melegvíz készítésében.
Ha a Compact P2 extra fűtőcsőkígyóval van szerelve, akkor az AIR levegő-víz hőszivattyút a Compact P2 melegvíz-tartályához csatlakoztathatja. A hőszivattyú így segíthet a használati melegvíz fűtésében.
Ha vásárol egy további 250 literes melegvíz-tartályt (SHW), az AIR levegő-víz hőszivattyú képes a használati melegvizet 45 °C-ra előmelegíteni, mielőtt a víz a Compact P2-be kerül, ahol tovább melegszik.

Compact P2
Energiahatékonysági osztály használati melegvíz-készítés | A |
Fogyasztói profil, vízmelegítő | L (nagy) |
Méretek (szélesség x mélység x magasság) | 900 x 610 x 2065 mm |
Súly | 205 kg |
Lemez burkolat | Alucink acéllemez, fehér porszórással RAL9016 |
Hőcserélő típusa | Polietilén-tereftalát ellenáramú hőcserélő |
Ventilátor típusa | EC, állandó fordulatszámú |
Szűrő osztály | Újrahasznosított ISO durva > 75% (G4) |
Légoldali csatlakozások | Ø 160 mm |
Hűtőközeg | R134a |
Hűtőközeg töltet | 2 kg |
Kondenzvíz elvezetés | PVC Ø20 x 1,5 mm |
Tápfeszültség | 230V 50/60 Hz |
Max. bemenet/teljesítmény | 2,2 kW / 9,6 A *1 - 3,4 kW / 14,8 A *2 |
Készenléti teljesítmény | 3 W |
IP védettség | IP 31 |
Környezeti hőmérséklet | -20 / +40 °C |
Külső szivárgás | < 1,82 % *3 |
Belső szivárgás | < 2,04 % *4 |
*1 - bemenet fűtőelem nélkül (tartozék)
*2 - bemenet Compact P2 Polar
*3 - ± 250 Pa-nál az EN 308/EN 13141-7 szabvány szerint.
*4 - ± 100 Pa-nál az EN 308/EN 13141-7 szabvány szerint
AIR9 (Hőszivattyú)
Energiahatékonysági osztály központi fűtés | A+++ |
Szezonális fűtési energiahatékonyság | 206% |
Méretek (beltéri egység) (szélesség x mélység x magasság) | 300 x 550 x 1100 m |
Súly (beltéri egység) | 260 kg ( |
Méretek (kültéri egység) (Szélesség x mélység x magasság) | 938 x 673 x 1318 mm |
Súly (kültéri egység) | 165 kg |
Változtatható fordulatszámú kompresszor | 30-100% |
Tápfeszültség (beltéri egység) | 400/230V 3L+N+PE, 16A, 50 Hz |
PMAX (beltéri egység) | 6.1 kg |
Biztosíték (beltéri egység) | 16 A |
Készenléti áramfelvétel | 2.5 W |
Kiegészítő elektromos fűtőbetét | 2 x 3 kW |
Puffer tartály (beépített) | 50 L |
Méretezési nyomás (központi fűtés) | 4 bar |
Biztonsági szelep nyitási nyomás (központi fűtés) | 2.5 bar |
Tágulási tartály (központi fűtés) | 8 liter |
Előfeszítési nyomás (tágulási tartály) | 0.5 bar |
Max. légszállítás | 3.400 m3/h |
IP védettség (ventilátor) | IP54 |
Tápfeszültség (kültéri egységt) | 230V 1 N+PE, 50Hz |
PMAX (kültéri egység) | 3.300 W |
Biztosíték (kültéri egység) | 16 A |
Névleges teljesítmény, (max/min) A-szivattyú | 31/99 W |
Névleges áramfelvétel, (max/min) A-szivattyú | 0.2/0.63 A |
Kondenzátor nyomásveszteség (központi fűtés) | 15 kPa/0.42l/s |
Központi fűtés csatlakozás | 3/4" |
Hűtőközeg | R410A |
Hűtőközeg töltet | 3.15 kg |
Nyomáskapcsoló, alacsony nyomás (be/ki) | 2.2/3.4 bar |
Nyomáskapcsoló, magas nyomás (be/ki) | 42/33 bar |
Működési hőmérséklet tartomány | -22°C → 50°C |
Központi fűtés, fűtővíz hőmérséklet | 25°C → 45°C |
Csatlakozó méret | 1" |
Hőszivattyú teljesítmény varriálható kompresszorral 7°C/35°C-on, EN 14511:2012 szerint (max. 5400 RPM) | 8.4 kW |
Hőszivattyú teljesítmény varriálható kompresszorral 2°C/35°C-on, EN 14511:2012 szerint (max. 5400 RPM) | 6.7 kW |
Hőszivattyú teljesítmény varriálható kompresszorral -7°C/35°C-on, EN 14511:2012 szerint (max. 5400 RPM) | 5.7 kW |
Hőszivattyú teljesítmény varriálható kompresszorral -15°C/35°C-on, EN 14511:2012 szerint (max. 5400 RPM) | 4.5 kW |
Hőszivattyú teljesítmény varriálható kompresszorral 7°C/45°C-on, EN 14511:2012 szerint (max. 5400 RPM) | 7.8 kW |
Hőszivattyú teljesítmény varriálható kompresszorral -7°C/45°C-on, EN 14511:2012 szerint (max. 5400 RPM) | 5.4 kW |
SCOP-teszt az EN 14825:2012 szabvány szerint* | 5.11 |
Pméretezési (tkülső -10°C) | 5.21 kW |
*SCOP (Seasonal COP) "alacsony hőmérsékletű használatra, átlagos éghajlatra, meghatározott áramlásra, reverzibilis".
Kapacitás
A szabványos egység kapacitása qv és Pt ext függvényében
Az EN 13141-7 szabvány szerinti SEL-értékek ISO Coarse >75% (G4) szűrőkkel ellátott és fűtőelem nélküli szabványos egységekre vonatkoznak.
A SEL-értékek a készülék teljes teljesítményfelvételét tartalmazzák a vezérlés nélkül.
Átváltási tényező: J/m3 : 3600 = W/m3/h.
Fontos! A SEL-értékeket mindkét ventilátorra vonatkozóan összértékként mérik és adják meg.
COP (levegő-levegő)
Hőteljesítménytényező COP [-] befújt levegő a t20 [°C] külső hőmérséklet és a qv [m3/h] térfogatáram függvényében az EN14511 szabvány szerint t11 = 20°C helyiséghőmérsékleten.
Fontos! Az EN14511 szerinti COP értéket a hőszivattyú és az ellenáramú hőcserélő együttesére kell kiszámítani.
Hőteljesítmény befújt levegő
Qc [W] hőteljesítmény a qv [m3/h] és a t20 [°C] külső levegő hőmérséklet függvényében. Az EN 14511 szabvány szerint t11=20 °C (elszívott levegő).
A hőteljesítmény a Compact P2-en keresztül a friss levegőhöz hozzáadott szobafűtési hozzájárulás, amely a friss levegőhöz a Compact P2-en keresztül a befújt levegőhöz adódik.
A szellőzési veszteség az a hőteljesítmény, amely hővisszanyerés nélkül az adott légtérfogatáram mellett elvész.
Energiahatékonysági arány
Energiahatékonysági mutató EER [-] a befújt levegőre a térfogatáram [m3/h] függvényében az EN 14511 szabvány szerint, elszívott levegő hőmérséklete = 27 °C és külső levegő hőmérséklete = 35 °C mellett.
Fontos! Az EN 14511 szerinti COP-t a hőszivattyú és az ellenáramú hőcserélő együttesére kell kiszámítani.
Hangadatok
A hangadatok qv = 275 m3/h és Pt ext = 100 Pa esetén az EN ISO 3744 szabványnak megfelelően felszíni és az EN 5136 szabványnak megfelelően csatornák esetén.
Az LWA hangteljesítményszint csökken a légtérfogat és az ellennyomás csökkenésével.
Egy adott távolságban az LpA hangnyomásszint a telepítési hely akusztikai viszonyaitól függ.
Compact P2 (beltéri egység)

Minden méret mm-ben kerül megadásra.
Csatlakozások:
1. Külső levegő
2. Befújt levegő
3. Elszívott levegő
4. Kidobott levegő

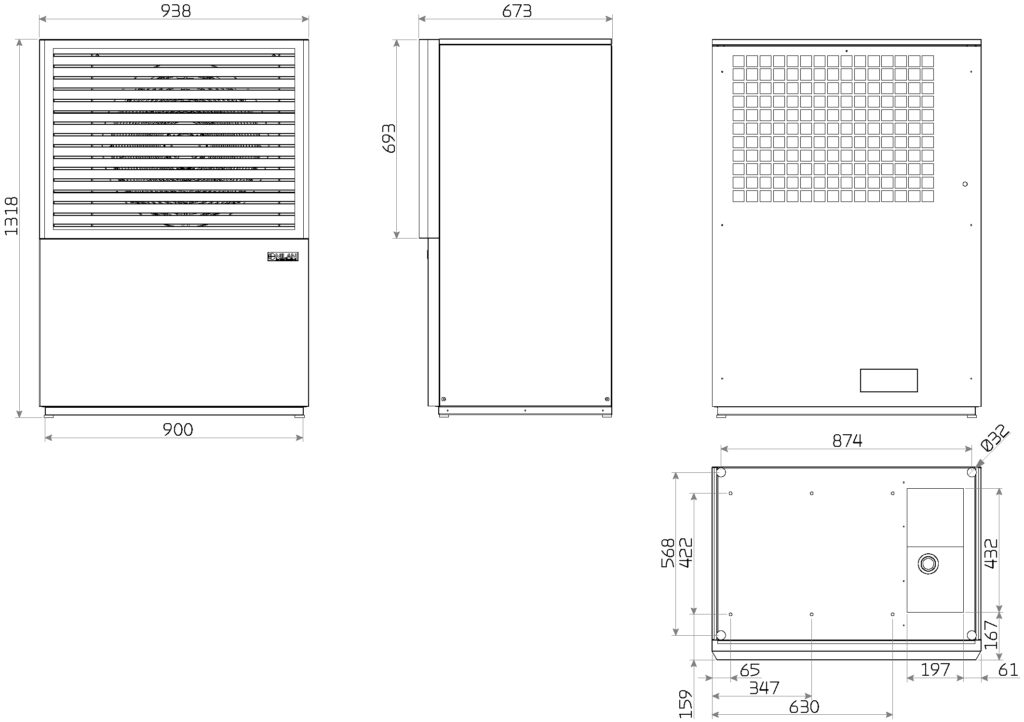

AIR9 (kültéri egység)


A CTS602 vezérlőrendszer egy fejlett vezérlőrendszer, számos beállítási lehetőséggel. A vezérlőrendszert gyári alapbeállításokkal szállítják, amelyek az üzemeltetési követelményekhez igazíthatók a készülék lehető legjobb működésének és kihasználtságának elérése érdekében.
A HMI érintőképernyő áttekintést nyújt a készülék aktuális működéséről és a menü felépítése megkönnyíti a navigációt mind a felhasználó, mind a telepítő számára. A főképernyőn 2 címlapkép közül lehet választani.
Külső kommunikáció
A CTS602 vezérlőegység alapértelmezés szerint Modbus RTU RS485 kommunikációval kommunikál. Ilyen kommunikációs formát használó CTS rendszer könnyen csatlakoztatható a készülékhez.
Funkciók áttekintése |
+ Alap - Kiegészítő |
|
Riasztások | A riasztásokkal jelzett hibák leírása. | + |
Együttes riasztás | A CTS602 vezérlő-rendszer rendelkezik egy kimeneti jellel, amely riasztás esetén aktiválódik. Ez csatlakoztatható például külső automatizáláshoz. | + |
Szűrő felügyelet | Szűrő riasztás 30/90/180/360 napra állítható időzítővel. | + |
Adatkijelzés | Az aktuális működés áttekintése a hőmérséklet, a ventilátor fordulatszámának szintje stb. tekintetében. | + |
Heti program | A CTS602 vezérlőrendszer 3 heti programmal rendelkezik, amelyek egyénileg állíthatók be (az alapértelmezett beállítás "off"). | + |
Páraszabályozó rendszer | Magasabb vagy alacsonyabb fokú szellőzést tesz lehetővé magas/alacsony páratartalom mellett. | + |
Levegő minőség | Lehetővé teszi a szellőzés mértékének beállítását a levegő CO2-szintjének függvényében. | - |
Téli alacsony | Az épület alacsony páratartalmának kialakulását úgy akadályozhatja meg, hogy alacsony külső hőmérsékleten bekapcsolja az alacsony szellőztetést. | + |
Hőmérséklet szabályozás | Lehetővé teszi a készülék működése során a szobahőmérsékletnek megfelelő szabályozását. | + |
Nyári/Téli mód | Beállíthatja, hogy a készülék nyári vagy téli üzemmódban működjön. | + |
Nyelv | A kezelőpanelen több mint 10 nyelv közül választhat. | + |
Felhasználói szintek | A kezelőpanel menüje 3 felhasználói szintre van osztva: Felhasználó/Telepítő/Gyár. | + |
Felhasználói beállítás 1 | Lehetővé teszi a működési mód felülbírálását külső potenciálmentes jel segítségével. | + |
Elektromos utófűtő elem | Az elektromos utófűtő elem lehetővé teszi a befújt levegő hőmérsékletének szabályozását. Ily módon a készülék segítheti a lakás fűtését. | - |
Vizes utófűtő elem | A vízes utófűtő elem lehetővé teszi a befújt levegő hőmérsékletének szabályozását. Így a készülék segítheti a lakás fűtését. | - |
Fagyvédelem | Az esetleges vízes utófűtő elem fagykárok elleni védelme érdekében a készülék leáll és riasztást jelez, ha a vízes utófűtő elem hőmérséklete túl alacsony lesz. | - |
Levegő csere | Négy ventilátor-sebesség fokozatmentes beállítása. A befúvó és az elszívó levegő külön-külön is beállítható. | + |
Fagymentesítés | Ez az automatikus funkció a hőmérséklet alapján jégteleníti az ellenáramú hőcserélőt, ha jég képződött benne. | + |
Szoba alacsony hőm. | Biztonsági funkció, amely az épület fűtési rendszerének meghibásodása esetén leállítja a szellőztető egységet. Ez megakadályozza, hogy a készülék tovább hűtse a lakást. | + |
Külső fűtés | A szellőztetőegység az aktuális szobahőmérsékletnek megfelelően vezérelheti a külső hőellátást. | + |
Külső tűzjelző rendszer | A szellőztető egységet külső tűzvédelmi rendszerhez vagy tűzvédelmi termosztáthoz csatlakoztathatja. Ez jelzi a készüléknek, hogy leállítsa vagy folytassa a működést. | + |
Integrált tűzvédelmi rendszer | A szellőztető egység beépített tűzvédelmi automatizálási rendszerrel kapható, amely képes a tűz- és füstgázcsappantyúk vezérlésére. | - |
Nyomásfenntartó szabályozó | Mind az elszívott levegő, mind a befújt levegő oldalára felszerelhet egy nyomásfenntartó szabályozót. | - |
Késleltetett indítás | Aktiválhatja a ventilátorok késleltetett indítását, ha például elzáró csappantyút szerel be. | + |
Beállítások visszaállítása | Az aktuális beállításokat elmentheti, és később visszaállíthatja, ha például a felhasználó megváltoztatta a készülék beállításait. Az alapértelmezett beállításokat is újra telepítheti. | + |
Kézi működtetés | A különböző funkciók manuálisan is tesztelhetők. | + |
Energiatakarékos funkció | Aktiválhatja a működés energiatakarékos funkcióját. | + |
Modbus | Beállíthatja az egység Modbus-címét. Az alapértelmezett beállítás 30. | + |
Adatnaplózás | Lehetőség van a készülék működési adatainak 1-120 percenkénti naplózására. A riasztások naplózásra kerülnek, amikor bekövetkeznek. | + |
Vezérlőpanel | A főképernyő megjelenítéséhez 2 különböző háttér közül választhat | + |
