VPL 15 hőszivattyús hővisszanyerő szellőztető
A VPL 15 lakossági hővisszanyerős szellőztető lakások, irodák, illetve üzletek számára is ideális szellőztetési megoldásként szolgál. A készülék abban különbözik a megszokott szellőztető rendszerektől, hogy nem ellenáramú hőcserélővel, hanem hőszivattyúval van felszerelve, aktív hővisszanyerést valósítva meg. A hőszivattyú segítségével garantált a nagyobb hővisszanyerés, így a berendezés alacsony energiafogyasztású házakban fűtőforrásként is használható.
Mivel a VPL 15 szellőztető rendszer reverzibilis hűtőkörrel rendelkezik, a friss levegő hőszivattyús fűtésére és hűtésére is alkalmazható. A hűtési funkció ugyanakkor eltér a légkondicionálók hatásától, hiszen a friss hűtött levegőt légvezetési rendszeren keresztül juttatja az épületbe anélkül, hogy ez huzathatást alakítana ki. A befújt levegő hűtése során a levegőben lévő pára kondenzálódik, így nyáron a beltéri levegő páratartalma csökken, megkönnyítve a magas hőmérséklet szabályozását. Ezért nevezzük ezt a megoldást „komfort hűtésnek”.
FU15
A VPL 15 hőcserélő szellőztetőhöz hőcső is vásárolható, amelynek segítségével a téli időszakban akár 40%-kal növelheti a készülék hatékonyságát, mégpedig nagyobb energiafogyasztás nélkül.
Légáramlás (a SEL/SFP értékeket lásd a tervezési adatoknál)
Min : 100 m3/h
Max : 425 m3/h

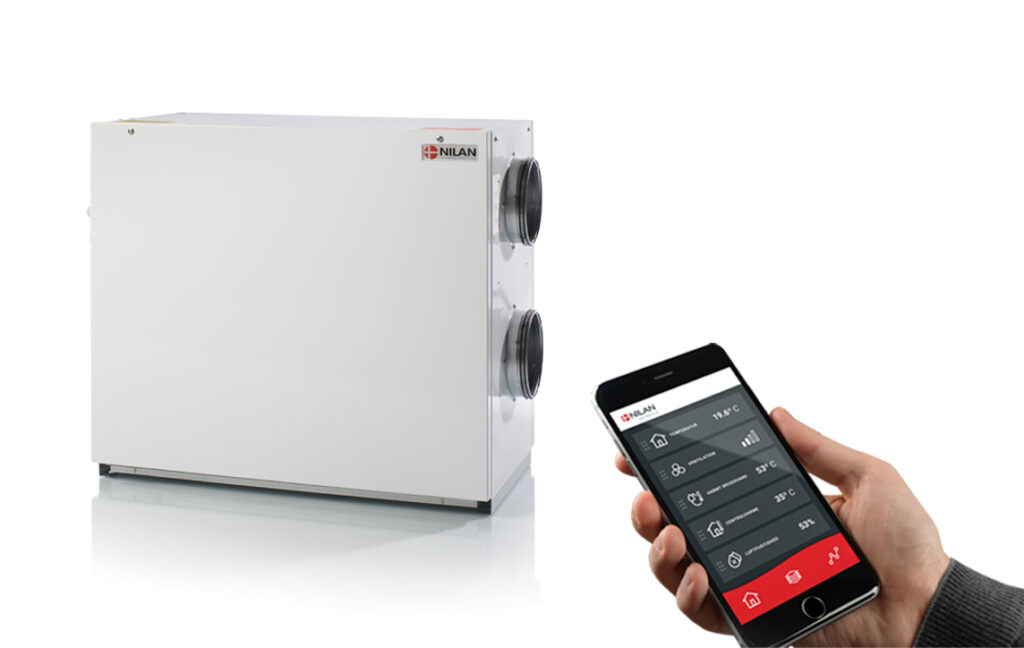

Nilan App - A szellőzés és a hőszivattyú vezérlése közvetlenül a mobiltelefonról
A Nilan kifejlesztett egy nagyszerű funkciókkal rendelkező alkalmazást, amellyel a felhasználó közvetlenül a mobiltelefonjáról vezérelheti a szellőzést és a hőszivattyút. Az App intuitív, könnyen és biztonságosan használható és lehetővé teszi a felhasználó számára például a helyiség hőmérsékletének beállítását. Több szellőztetőegység is csatlakoztatható ugyanazon App segítségével, hogy szabályozni lehessen a beltéri klímát pl. a lakásban és a nyaralóban egyaránt. Több felhasználó is csatlakoztatható ugyanahhoz az alkalmazáshoz.
A Nilan átjáró megvásárlásakor a felhasználó a Nilan alkalmazáson keresztül férhet hozzá a készülékhez.
| Méretek (szélesség x mélység x magasság) | 750 x 415 x 680 mm |
| Súly | 54 kg |
| Lemez burkolat | Alucink acéllemez, fehér porszórással RAL9016 |
| Ventilátor típusa | EC, állandó fordulatszámú |
| Szűrő osztály | ISO ePM10 > 50% og ISO ePM1 50-65% (F7) |
| Kompresszor típusa | Dugattyús kompresszor |
| Hűtőközeg | R134a |
| Hűtőközeg töltet | 1 kg |
| Légoldali csatlakozások | Ø160 mm |
| Kondenzvíz elvezetés | PVC Ø20 x 1,5 mm |
| Tápfeszültség | 230V 50/60 Hz |
| Max. bemenet/teljesítmény | 720 W / 4,3 A |
| Készenléti teljesítmény | 3W |
| IP védettség | IP31 |
| Környezeti hőmérséklet | -20 / +40 °C |
A COP javítása és a hőellátás növelése érdekében, különösen télen, ajánlott egy hőcsővel ellátott FU15 szűrőegység beszerelése.
Kapacitás
A szabványos egység maximális Pa kapacitása, Pt,ext a qv függvényében, tekintettel a SEL-értékekre.
Az EN13414-7 szerinti SEL-értékek ISO ePM10 >50% (M5) és ISO ePM1 50-65% (F7) szűrőkkel és fűtőelem nélkül felszerelt szabványos egységre.
A SEL-értékek a készülék teljes energiafogyasztását tartalmazzák a vezérléssel együtt.
Átváltási tényező: J/m3 : 3600 = W/m3/h.
A szürke szaggatott görbe a FU15 szűrőegység nyomásesését jelzi.
Fontos! A SEL-értékeket mindkét ventilátorra vonatkozóan összértékként mérik és adják meg.
COP (fűtés)
Hőhatástényező COP [-] befújt levegő a külső hőmérséklet [°C] és a qv térfogatáram [m3/h] függvényében. Az EN14511 szabvány szerint elszívott levegő = 21 °C.
Szaggatott görbe: FU15 hőcső nélkül
Folyamatos görbe: FU15 hőcsővel
Hőteljesítmény (befújt levegő)
Qc [W] hőteljesítmény a qv [m3/h] és a friss levegő hőmérsékletének [°C] függvényében.
Az EN 14511 szabvány szerint, elszívott levegő = 21 °C
Szaggatott görbe: FU15 hőcső nélkül
Folyamatos görbe: FU15 hőcsővel
Lila görbe: Kompresszor teljesítménye
A befújt levegő hőmérséklete (fűtés)
A befújt levegő hőmérséklete [°C] a friss levegő hőmérsékletének [°C] és a qv térfogatáramnak [m3/h] a függvényében kiegyenlített áramlás esetén.
Elszívott levegő hőmérséklete = 21 [°C], 45 RH [%]
X-tengely: Külső levegő hőmérséklete
Y-tengely: Befújt levegő hőmérséklete
Szaggatott görbe: FU15 hőcső nélkül
Folyamatos görbe: FU15 hőcsővel
Befújt levegő hőmérséklete (hűtés)
A befújt levegő hőmérséklete [°C] a friss levegő hőmérsékletének [°C] és a qv térfogatáramnak [m3/h] a függvényében kiegyenlített áramlás esetén.
Elszívott levegő hőmérséklete = 24 °C
Hangadatok
Hangadatok qV = 210 m3/h és Pt, ext = 100 Pa esetén az EN 9614-2 szabvány szerint felületekre és az EN 5136 szabvány szerint csatornákra.
Az LWA hangteljesítményszint csökken a légtérfogat és az ellennyomás csökkenésével.
Az LpA hangteljesítményszint egy adott távolságban a beépítési hely akusztikai viszonyaitól függ.
Méretrajz VPL 15:
Csatlakozások:
1. Külső levegő
2. Befújt levegő
3. Elszívott levegő
4. Kidobott levegő
5: Kondenzátum lefolyó
A CTS602 vezérlőrendszer egy fejlett vezérlőrendszer, számos beállítási lehetőséggel. A vezérlőrendszert gyári alapbeállításokkal szállítják, amelyek az üzemeltetési követelményekhez igazíthatók a készülék lehető legjobb működésének és kihasználtságának elérése érdekében.
A HMI érintőképernyő áttekintést nyújt a készülék aktuális működéséről és a menü felépítése megkönnyíti a navigációt mind a felhasználó, mind a telepítő számára. A főképernyőn 2 címlapkép közül lehet választani.
Külső kommunikáció
A CTS602 vezérlőegység alapértelmezés szerint Modbus RTU RS485 kommunikációval kommunikál. Ilyen kommunikációs formát használó CTS rendszer könnyen csatlakoztatható a készülékhez.
| Funkciók áttekintése |
+ Alap - Kiegészítő |
|
| Riasztások | A riasztásokkal jelzett hibák leírása. | + |
| Együttes riasztás | A CTS602 vezérlő-rendszer rendelkezik egy kimeneti jellel, amely riasztás esetén aktiválódik. Ez csatlakoztatható például külső automatizáláshoz. | + |
| Szűrő felügyelet | Szűrő riasztás 30/90/180/360 napra állítható időzítővel. | + |
| Adatkijelzés | Az aktuális működés áttekintése a hőmérséklet, a ventilátor fordulatszámának szintje stb. tekintetében. | + |
| Heti program | A CTS602 vezérlőrendszer 3 heti programmal rendelkezik, amelyek egyénileg állíthatók be (az alapértelmezett beállítás "off"). | + |
| Páraszabályozó rendszer | Magasabb vagy alacsonyabb fokú szellőzést tesz lehetővé magas/alacsony páratartalom mellett. | + |
| Levegő minőség | Lehetővé teszi a szellőzés mértékének beállítását a levegő CO2-szintjének függvényében. | - |
| Téli alacsony | Az épület alacsony páratartalmának kialakulását úgy akadályozhatja meg, hogy alacsony külső hőmérsékleten bekapcsolja az alacsony szellőztetést. | + |
| Hőmérséklet szabályozás | Lehetővé teszi a készülék működése során a szobahőmérsékletnek megfelelő szabályozását. | + |
| Nyári/Téli mód | Beállíthatja, hogy a készülék nyári vagy téli üzemmódban működjön. | + |
| Nyelv | A kezelőpanelen több mint 10 nyelv közül választhat. | + |
| Felhasználói szintek | A kezelőpanel menüje 3 felhasználói szintre van osztva: Felhasználó/Telepítő/Gyár. | + |
| Felhasználói beállítás 1 | Lehetővé teszi a működési mód felülbírálását külső potenciálmentes jel segítségével. | + |
| Elektromos utófűtő elem | Az elektromos utófűtő elem lehetővé teszi a befújt levegő hőmérsékletének szabályozását. Ily módon a készülék segítheti a lakás fűtését. | - |
| Vizes utófűtő elem | A vízes utófűtő elem lehetővé teszi a befújt levegő hőmérsékletének szabályozását. Így a készülék segítheti a lakás fűtését. | - |
| Fagyvédelem | Az esetleges vízes utófűtő elem fagykárok elleni védelme érdekében a készülék leáll és riasztást jelez, ha a vízes utófűtő elem hőmérséklete túl alacsony lesz. | - |
| Levegő csere | Négy ventilátor-sebesség fokozatmentes beállítása. A befúvó és az elszívó levegő külön-külön is beállítható. | + |
| Fagymentesítés | Ez az automatikus funkció a hőmérséklet alapján jégteleníti az ellenáramú hőcserélőt, ha jég képződött benne. | + |
| Szoba alacsony hőm. | Biztonsági funkció, amely az épület fűtési rendszerének meghibásodása esetén leállítja a szellőztető egységet. Ez megakadályozza, hogy a készülék tovább hűtse a lakást. | + |
| Külső fűtés | A szellőztetőegység az aktuális szobahőmérsékletnek megfelelően vezérelheti a külső hőellátást. | + |
| Külső tűzjelző rendszer | A szellőztető egységet külső tűzvédelmi rendszerhez vagy tűzvédelmi termosztáthoz csatlakoztathatja. Ez jelzi a készüléknek, hogy leállítsa vagy folytassa a működést. | + |
| Integrált tűzvédelmi rendszer | A szellőztető egység beépített tűzvédelmi automatizálási rendszerrel kapható, amely képes a tűz- és füstgázcsappantyúk vezérlésére. | - |
| Nyomásfenntartó szabályozó | Mind az elszívott levegő, mind a befújt levegő oldalára felszerelhet egy nyomásfenntartó szabályozót. | - |
| Késleltetett indítás | Aktiválhatja a ventilátorok késleltetett indítását, ha például elzáró csappantyút szerel be. | + |
| Beállítások visszaállítása | Az aktuális beállításokat elmentheti, és később visszaállíthatja, ha például a felhasználó megváltoztatta a készülék beállításait. Az alapértelmezett beállításokat is újra telepítheti. | + |
| Kézi működtetés | A különböző funkciók manuálisan is tesztelhetők. | + |
| Energiatakarékos funkció | Aktiválhatja a működés energiatakarékos funkcióját. | + |
| Modbus | Beállíthatja az egység Modbus-címét. Az alapértelmezett beállítás 30. | + |
| Adatnaplózás | Lehetőség van a készülék működési adatainak 1-120 percenkénti naplózására. A riasztások naplózásra kerülnek, amikor bekövetkeznek. | + |
| Vezérlőpanel | A főképernyő megjelenítéséhez 2 különböző háttér közül választhat | + |
