VPM 1200 hővisszanyerős szellőztető hővisszanyerős szellőztető
Bizonyos típusú helyiségek esetén olyan hővisszanyerő szellőztetőegységre van szükség, amely hatékonyan képes eltávolítani a szennyeződéseket a levegőből. A VPM 1200 technológiája garantálja, hogy a befújt és elszívott levegő nem keveredik egymással, így akár kereskedelmi konyhákról, mosdókról vagy öltözőkről van szó, a készülék hatékonyságára minden esetben számíthatnak a felhasználók.
A VPM 1200 kompakt kivitele kifejezetten előnyössé teszi a berendezést a kis helyigényű használatra. Mivel az ipari hővisszanyerős szellőztető kevés helyet foglal, elkerülhető külső hűtőegység tetőre vagy földre való telepítése.
Légáramlás (a SEL/SFP értékeket lásd a tervezési adatoknál)
Min : 4000 m3/h
Max : 14500 m3/h
VPM 1200
| Méretek (szélesség x mélység x magasság) | 4440 x 1910 x 2100 mm |
| Súly | 2400 kg |
| Lemez burkolat | Alucink acéllemez |
| Ventilátor típusa | Alacsony energiaigényű EC-ventilátorok B-kerékkel |
| Szűrő osztály | Standard zsákszűrő ISO ePM10 >60% (M5) elszívott levegő és ISO ePM1 50% (F7) friss levegő |
| Légoldali csatlakozások | 800 x 1200 mm |
| Kondenzvíz elvezetés | PVC Ø 32 x 1,5 mm |
| Tápfeszültség | 3 x 400V + N, 50 Hz |
| CTS vezérlés | CTS 602i / CTS 6000 (konfigurációtól függően) |
| Tömörségi osztály DS/EN 1886 | L2 |
| Hűtőközeg a hőcsőben | R744(CO2) / 5x2,93 kg |
| Kompresszor | on/off, Maneurop típus: MTZ (fix sebesség) / VTZ (változó sebesség) - konfigurációtól függően |
| Hűtőközeg a hűtőkörben | R 407 C / 17 kg |
| Kondenzátor/elpárologtató (magasság x szélesség) | 950 x 1520 mm |
| Kondenzációs kapacitás | 13,5 l/h (25°C / 70% RH, névleges légáramlás) |
Teljesítmény
A szabványos egység maximális Pa-kapacitása, Pt,ext a qv függvényében, az SFP-értékek tekintetében.
SFP-értékek az EN1353 szabvány szerint ISO ePM10 >60% (M5) és ISO ePM1 50% (F7) szűrőkkel és fűtőelem nélkül felszerelt szabványos egységre.
* Az elpárologtató feletti légáramlási sebességet méter/másodpercben mérjük.
Fontos! Az SFP-értékeket mindkét ventilátorra vonatkozóan összértékként mérik és adják meg.
Fűtő teljesítmény
Fűtő teljesítmény Qc [W] a qv 12.000 m3/h és a külső levegő hőmérsékletének [°C] függvényében
Hűtő teljesítmény
A befújt levegő hőmérséklete [°C] a kültéri levegő hőmérsékletének [°C] és a térfogatáram qv 12.000 m3/h függvényében, kiegyenlített áramlás esetén.

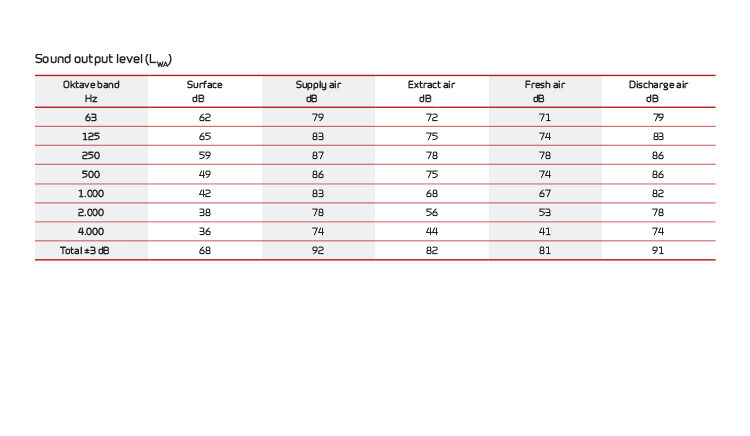

Hangadatok
Hangadatok qV = 12.000 m3/h és Pt, ext = 250 Pa esetén az EN 9614-2 szabvány szerint felületekre és az EN 5136 szabvány szerint csatornákra.
Az LWA hangteljesítményszint csökken a légtérfogat és az ellennyomás csökkenésével.
Az LpA hangteljesítményszint egy adott távolságban a beépítési hely akusztikai viszonyaitól függ.

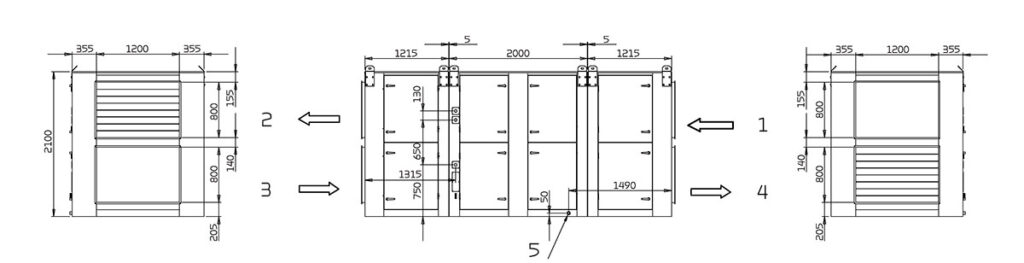

Méretrajz VPM 1200:
Csatlakozások:
1: Friss levegő
2: Befújt levegő
3: Elszívott levegő
4: kidobott levegő
5: Kondenzátum elvezetés
A CTS602 vezérlőrendszer egy fejlett vezérlőrendszer, számos beállítási lehetőséggel. A vezérlőrendszert gyári alapbeállításokkal szállítják, amelyek az üzemeltetési követelményekhez igazíthatók a készülék lehető legjobb működésének és kihasználtságának elérése érdekében.
A HMI érintőképernyő áttekintést nyújt a készülék aktuális működéséről és a menü felépítése megkönnyíti a navigációt mind a felhasználó, mind a telepítő számára. A főképernyőn 2 címlapkép közül lehet választani.
Külső kommunikáció
A CTS602 vezérlőegység alapértelmezés szerint Modbus RTU RS485 kommunikációval kommunikál. Ilyen kommunikációs formát használó CTS rendszer könnyen csatlakoztatható a készülékhez.
| Funkciók áttekintése |
+ Alap - Kiegészítő |
|
| Riasztások | A riasztásokkal jelzett hibák leírása. | + |
| Együttes riasztás | A CTS602 vezérlő-rendszer rendelkezik egy kimeneti jellel, amely riasztás esetén aktiválódik. Ez csatlakoztatható például külső automatizáláshoz. | + |
| Szűrő felügyelet | Szűrő riasztás 30/90/180/360 napra állítható időzítővel. | + |
| Adatkijelzés | Az aktuális működés áttekintése a hőmérséklet, a ventilátor fordulatszámának szintje stb. tekintetében. | + |
| Heti program | A CTS602 vezérlőrendszer 3 heti programmal rendelkezik, amelyek egyénileg állíthatók be (az alapértelmezett beállítás "off"). | + |
| Páraszabályozó rendszer | Magasabb vagy alacsonyabb fokú szellőzést tesz lehetővé magas/alacsony páratartalom mellett. | - |
| Levegő minőség | Lehetővé teszi a szellőzés mértékének beállítását a levegő CO2-szintjének függvényében. | - |
| Téli alacsony | Az épület alacsony páratartalmának kialakulását úgy akadályozhatja meg, hogy alacsony külső hőmérsékleten bekapcsolja az alacsony szellőztetést. | + |
| Hőmérséklet szabályozás | Lehetővé teszi a készülék működése során a szobahőmérsékletnek megfelelő szabályozását. | + |
| Nyári/Téli mód | Beállíthatja, hogy a készülék nyári vagy téli üzemmódban működjön. | + |
| Nyelv | A kezelőpanelen több mint 10 nyelv közül választhat. | + |
| Felhasználói szintek | A kezelőpanel menüje 3 felhasználói szintre van osztva: Felhasználó/Telepítő/Gyár. | + |
| Felhasználói beállítás 1 | Lehetővé teszi a működési mód felülbírálását külső potenciálmentes jel segítségével. | + |
| Elektromos utófűtő elem | Az elektromos utófűtő elem lehetővé teszi a befújt levegő hőmérsékletének szabályozását. Ily módon a készülék segítheti a lakás fűtését. | - |
| Vizes utófűtő elem | A vízes utófűtő elem lehetővé teszi a befújt levegő hőmérsékletének szabályozását. Így a készülék segítheti a lakás fűtését. | - |
| Fagyvédelem | Az esetleges vízes utófűtő elem fagykárok elleni védelme érdekében a készülék leáll és riasztást jelez, ha a vízes utófűtő elem hőmérséklete túl alacsony lesz. | - |
| Levegő csere | Négy ventilátor-sebesség fokozatmentes beállítása. A befúvó és az elszívó levegő külön-külön is beállítható. | + |
| Fagymentesítés | Ez az automatikus funkció a hőmérséklet alapján jégteleníti a hőcserélőt, ha jég képződött benne. | + |
| Szoba alacsony hőm. | Biztonsági funkció, amely az épület fűtési rendszerének meghibásodása esetén leállítja a szellőztető egységet. Ez megakadályozza, hogy a készülék tovább hűtse a lakást. | + |
| Külső fűtés | A szellőztetőegység az aktuális szobahőmérsékletnek megfelelően vezérelheti a külső hőellátást. | + |
| Külső tűzjelző rendszer | A szellőztető egységet külső tűzvédelmi rendszerhez vagy tűzvédelmi termosztáthoz csatlakoztathatja. Ez jelzi a készüléknek, hogy leállítsa vagy folytassa a működést. | + |
| Integrált tűzvédelmi rendszer | A szellőztető egység beépített tűzvédelmi automatizálási rendszerrel kapható, amely képes a tűz- és füstgázcsappantyúk vezérlésére. | - |
| Nyomásfenntartó szabályozó | Mind az elszívott levegő, mind a befújt levegő oldalára felszerelhet egy nyomásfenntartó szabályozót. | - |
| Késleltetett indítás | Aktiválhatja a ventilátorok késleltetett indítását, ha például elzáró csappantyút szerel be. | + |
| Beállítások visszaállítása | Az aktuális beállításokat elmentheti, és később visszaállíthatja, ha például a felhasználó megváltoztatta a készülék beállításait. Az alapértelmezett beállításokat is újra telepítheti. | + |
| Kézi működtetés | A különböző funkciók manuálisan is tesztelhetők. | + |
| Energiatakarékos funkció | Aktiválhatja a működés energiatakarékos funkcióját. | + |
| Modbus | Beállíthatja az egység Modbus-címét. Az alapértelmezett beállítás 30. | + |
| Adatnaplózás | Lehetőség van a készülék működési adatainak 1-120 percenkénti naplózására. A riasztások naplózásra kerülnek, amikor bekövetkeznek. | + |
| Vezérlőpanel | A főképernyő megjelenítéséhez 2 különböző háttér közül választhat | + |
