VPM 1500 hővisszanyerős szellőztető hővisszanyerős szellőztető
A VPM 1500 nemcsak helytakarékos, kompakt berendezés, de fűtési és hűtési hatékonysága miatt is kiváló választást jelenthet. Az ipari hővisszanyerős szellőztető készüléket kifejezetten rossz levegőminőségű helyiségek szellőztetésére tervezték, ezért hatékonyan képes megakadályozni a befújt és elszívott levegő részecskéinek keveredését. Mindez kifejezetten előnyössé teszi a VPM 1500 használatát kereskedelmi konyhák, öltözők, illetve mosdók esetén.
Mit jelent a kompakt kivitel?
A VPM 1500 hővisszanyerő szellőztető kis mérete folytán nem foglal sok helyet. Éppen ezért nem szükséges külső hűtőegységet a földre vagy a tetőre telepíteni.
Légáramlás (a SEL/SFP értékeket lásd a tervezési adatoknál)
Min : 5000 m3/h
Max : 18000 m3/h
VPM 1500
| Méretek (szélesség x mélység x magasság) | 4440 x 1910 x 2100 mm |
| Súly | 2400 kg |
| Lemez burkolat | Alucink acéllemez |
| Ventilátor típusa | Alacsony energiaigényű EC-ventilátorok B-kerékkel |
| Szűrő osztály | Standard zsákszűrő ISO ePM10 >60% (M5) elszívott levegő és ISO ePM1 50% (F7) friss levegő |
| Légoldali csatlakozások | 800 x 1200 mm |
| Kondenzvíz elvezetés | PVC Ø 32 x 1,5 mm |
| Tápfeszültség | 3 x 400V + N, 50 Hz |
| CTS vezérlés | CTS 602i / CTS 6000 (konfigurációtól függően) |
| Tömörségi osztály DS/EN 1886 | L2 |
| Hűtőközeg a hőcsőben | R744(CO2) / 5x2,93 kg |
| Kompresszor | on/off, Maneurop típus: MTZ (fix sebesség) / VTZ (változó sebesség) - konfigurációtól függően |
| Hűtőközeg a hűtőkörben | R 407 C / 17 kg |
| Kondenzátor/elpárologtató (magasság x szélesség) | 950 x 1520 mm |
| Kondenzációs kapacitás | 13,5 l/h (25°C / 70% RH, névleges légáramlás) |
Teljesítmény
A szabványos egység maximális Pa-kapacitása, Pt,ext a qv függvényében, az SFP-értékek tekintetében.
SFP-értékek az EN1353 szabvány szerint ISO ePM10 >60% (M5) és ISO ePM1 50% (F7) szűrőkkel és fűtőelem nélkül felszerelt szabványos egységre.
* Az elpárologtató feletti légáramlási sebességet méter/másodpercben mérjük.
Fontos! Az SFP-értékeket mindkét ventilátorra vonatkozóan összértékként mérik és adják meg
Fűtő teljesítmény
Fűtő teljesítmény Qc [W] a qv 15.000 m3/h és a külső levegő hőmérsékletének [°C] függvényében

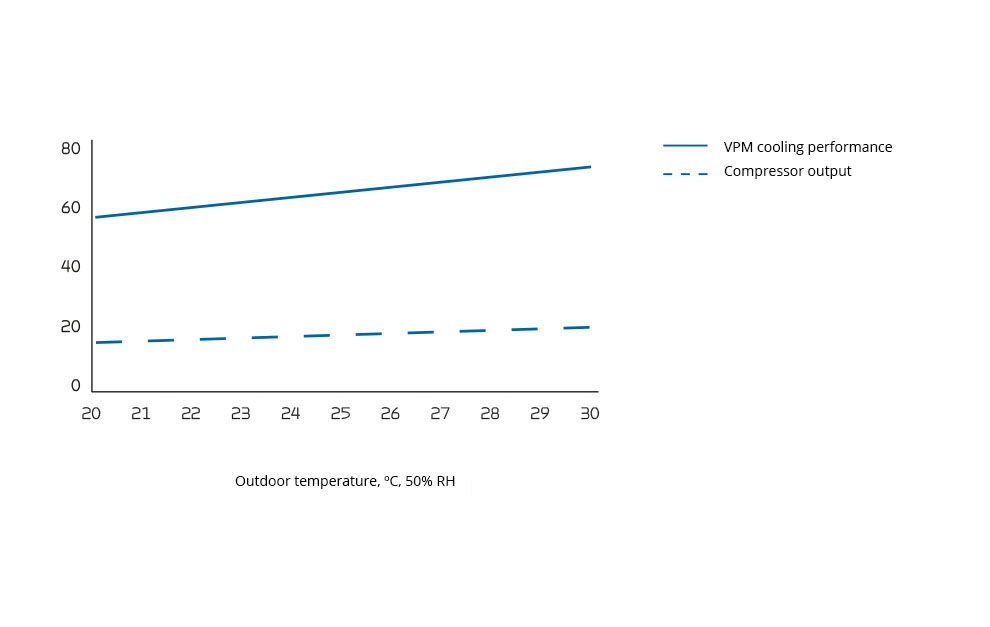

Hűtő teljesítmény
A befújt levegő hőmérséklete [°C] a kültéri levegő hőmérsékletének [°C] és a térfogatáram qv 15.000 m3/h függvényében, kiegyenlített áramlás esetén.

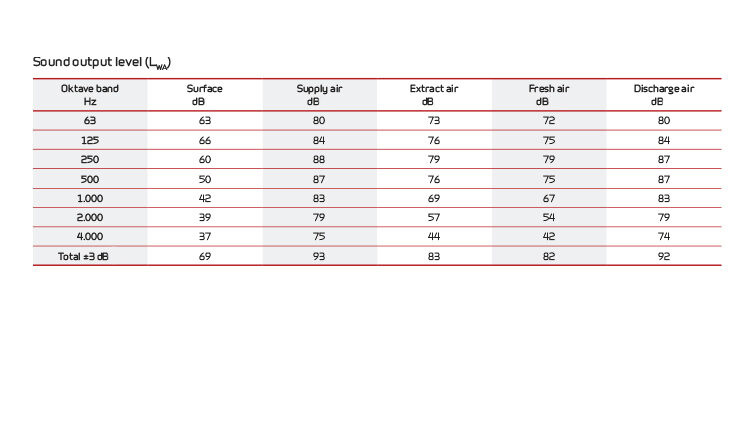

Hangadatok
Hangadatok qV = 15.000 m3/h és Pt, ext = 250 Pa esetén az EN 9614-2 szabvány szerint felületekre és az EN 5136 szabvány szerint csatornákra.
Az LWA hangteljesítményszint csökken a légtérfogat és az ellennyomás csökkenésével.
Az LpA hangteljesítményszint egy adott távolságban a beépítési hely akusztikai viszonyaitól függ.
Méretrajz VPM 1500:
Csatlakozások:
1: Friss levegő
2: Befújt levegő
3: Elszívott levegő
4: kidobott levegő
5: Kondenzátum elvezetés
A CTS602 vezérlőrendszer egy fejlett vezérlőrendszer, számos beállítási lehetőséggel. A vezérlőrendszert gyári alapbeállításokkal szállítják, amelyek az üzemeltetési követelményekhez igazíthatók a készülék lehető legjobb működésének és kihasználtságának elérése érdekében.
A HMI érintőképernyő áttekintést nyújt a készülék aktuális működéséről és a menü felépítése megkönnyíti a navigációt mind a felhasználó, mind a telepítő számára. A főképernyőn 2 címlapkép közül lehet választani.
Külső kommunikáció
A CTS602 vezérlőegység alapértelmezés szerint Modbus RTU RS485 kommunikációval kommunikál. Ilyen kommunikációs formát használó CTS rendszer könnyen csatlakoztatható a készülékhez.
| Funkciók áttekintése |
+ Alap - Kiegészítő |
|
| Riasztások | A riasztásokkal jelzett hibák leírása. | + |
| Együttes riasztás | A CTS602 vezérlő-rendszer rendelkezik egy kimeneti jellel, amely riasztás esetén aktiválódik. Ez csatlakoztatható például külső automatizáláshoz. | + |
| Szűrő felügyelet | Szűrő riasztás 30/90/180/360 napra állítható időzítővel. | + |
| Adatkijelzés | Az aktuális működés áttekintése a hőmérséklet, a ventilátor fordulatszámának szintje stb. tekintetében. | + |
| Heti program | A CTS602 vezérlőrendszer 3 heti programmal rendelkezik, amelyek egyénileg állíthatók be (az alapértelmezett beállítás "off"). | + |
| Páraszabályozó rendszer | Magasabb vagy alacsonyabb fokú szellőzést tesz lehetővé magas/alacsony páratartalom mellett. | - |
| Levegő minőség | Lehetővé teszi a szellőzés mértékének beállítását a levegő CO2-szintjének függvényében. | - |
| Téli alacsony | Az épület alacsony páratartalmának kialakulását úgy akadályozhatja meg, hogy alacsony külső hőmérsékleten bekapcsolja az alacsony szellőztetést. | + |
| Hőmérséklet szabályozás | Lehetővé teszi a készülék működése során a szobahőmérsékletnek megfelelő szabályozását. | + |
| Nyári/Téli mód | Beállíthatja, hogy a készülék nyári vagy téli üzemmódban működjön. | + |
| Nyelv | A kezelőpanelen több mint 10 nyelv közül választhat. | + |
| Felhasználói szintek | A kezelőpanel menüje 3 felhasználói szintre van osztva: Felhasználó/Telepítő/Gyár. | + |
| Felhasználói beállítás 1 | Lehetővé teszi a működési mód felülbírálását külső potenciálmentes jel segítségével. | + |
| Elektromos utófűtő elem | Az elektromos utófűtő elem lehetővé teszi a befújt levegő hőmérsékletének szabályozását. Ily módon a készülék segítheti a lakás fűtését. | - |
| Vizes utófűtő elem | A vízes utófűtő elem lehetővé teszi a befújt levegő hőmérsékletének szabályozását. Így a készülék segítheti a lakás fűtését. | - |
| Fagyvédelem | Az esetleges vízes utófűtő elem fagykárok elleni védelme érdekében a készülék leáll és riasztást jelez, ha a vízes utófűtő elem hőmérséklete túl alacsony lesz. | - |
| Levegő csere | Négy ventilátor-sebesség fokozatmentes beállítása. A befúvó és az elszívó levegő külön-külön is beállítható. | + |
| Fagymentesítés | Ez az automatikus funkció a hőmérséklet alapján jégteleníti a hőcserélőt, ha jég képződött benne. | + |
| Szoba alacsony hőm. | Biztonsági funkció, amely az épület fűtési rendszerének meghibásodása esetén leállítja a szellőztető egységet. Ez megakadályozza, hogy a készülék tovább hűtse a lakást. | + |
| Külső fűtés | A szellőztetőegység az aktuális szobahőmérsékletnek megfelelően vezérelheti a külső hőellátást. | + |
| Külső tűzjelző rendszer | A szellőztető egységet külső tűzvédelmi rendszerhez vagy tűzvédelmi termosztáthoz csatlakoztathatja. Ez jelzi a készüléknek, hogy leállítsa vagy folytassa a működést. | + |
| Integrált tűzvédelmi rendszer | A szellőztető egység beépített tűzvédelmi automatizálási rendszerrel kapható, amely képes a tűz- és füstgázcsappantyúk vezérlésére. | - |
| Nyomásfenntartó szabályozó | Mind az elszívott levegő, mind a befújt levegő oldalára felszerelhet egy nyomásfenntartó szabályozót. | - |
| Késleltetett indítás | Aktiválhatja a ventilátorok késleltetett indítását, ha például elzáró csappantyút szerel be. | + |
| Beállítások visszaállítása | Az aktuális beállításokat elmentheti, és később visszaállíthatja, ha például a felhasználó megváltoztatta a készülék beállításait. Az alapértelmezett beállításokat is újra telepítheti. | + |
| Kézi működtetés | A különböző funkciók manuálisan is tesztelhetők. | + |
| Energiatakarékos funkció | Aktiválhatja a működés energiatakarékos funkcióját. | + |
| Modbus | Beállíthatja az egység Modbus-címét. Az alapértelmezett beállítás 30. | + |
| Adatnaplózás | Lehetőség van a készülék működési adatainak 1-120 percenkénti naplózására. A riasztások naplózásra kerülnek, amikor bekövetkeznek. | + |
| Vezérlőpanel | A főképernyő megjelenítéséhez 2 különböző háttér közül választhat | + |
