VPR 560 hővisszanyerős szellőztető
A VPR 560 egy kiváló fűtési és hűtési hatással rendelkező hővisszanyerő szellőztetőegység. A készülék egy forgódob és a levegő-levegő hőszivattyú kombinációjával ér el magas hatékonyságot, legyen szó fűtésről vagy éppen hűtésről. A berendezés magas COP értéke az elpárologtató, valamint a kondenzátor elhelyezkedésének és a forgódobnak együttesen köszönhető.
Mivel az ipari hővisszanyerős szellőztető készülék a változó fordulatszámú kompresszor miatt pontos hőmérséklet-szabályozást tesz lehetővé, kifejezetten jól használható olyan helyeken, ahol elengedhetetlenül szükséges az állandó hőmérséklet fenntartása.
A VPR 560 bármely nagy hűtési igényű épületben kiválóan alkalmazható, akár irodaházról, nagyobb üzlethelyiségről vagy éppen koncertteremről van szó.
Légáramlás (a SEL/SFP értékeket lásd a tervezési adatoknál)
Min : 1200 m3/h
Max : 6600 m3/h
VPR 560
| Méretek (szélesség x mélység x magasság) | 2445 x 1235 x 1400 mm |
| Súly | 555 kg |
| Lemez burkolat | Alucink acéllemez |
| Ventilátor típusa | Alacsony energiaigényű EC-ventilátorok B-kerékkel |
| Szűrő osztály | Standard zsákszűrő ISO ePM10 >60% (M5) elszívott levegő és ISO ePM1 50% (F7) friss levegő |
| Légoldali csatlakozások | 500 x 700 mm |
| Kondenzvíz elvezetés | PVC Ø 20 x 1,5 mm |
| Tápfeszültség | 3 x 400V + N, 50 Hz |
| Max. fázis áramfelvétel | 3 x 25 A (a tartozékok nélkül) |
| Tömörségi osztály DS/EN 1886 | L2 |
| Változtatható ford. számú kompresszor | Frenkvenciavezérelt |
| Hűtőközeg a hűtőkörben | R 407C / 4,5 kg |
| Kondenzátor/elpárologtató (magasság x szélesség) | 604 x 940 mm |
| Kondenzációs kapacitás | 11,5 l/h (25°C / 70% RH, névleges légáramlás) |
Motor és motorvezérlés
| Motor típus | EC-motor |
| Motorosztály az IEC 60034-30 szabvány szerint | IE3 (prémium hatékonyság) |
| Tápfeszültség | 1 x 230 V |
| Áramtúlterhelés elleni védelem | Beépített |
| Vezérlő jel | 0 - 10 V |
| Közeg hőmérséklete (levegő) | -20 / +40 ºC |
| Környezeti hőmérséklet (üzemi) | -20 / +40 ºC |
Teljesítmény (KONDENZÁCIÓS HŐCSERÉLŐVEL)
A következő tervezési adatok kondenzációs hőcserélőre vonatkoznak.
A szabványos egység maximális Pa-kapacitása, Pt,ext a qv függvényében, az SFP-értékek tekintetében.
SFP-értékek az EN1353 szabvány szerint ISO ePM10 >60% (M5) és ISO ePM1 50% (F7) szűrőkkel és fűtőelem nélkül felszerelt szabványos egységre.
* Az elpárologtató feletti légáramlási sebességet méter/másodpercben mérjük.
Fontos! Az SFP-értékeket mindkét ventilátorra vonatkozóan összértékként mérik és adják meg.
Fűtési adatok (kondenzációs hőcserélő)
Az alábbi tervezési adatok kondenzációs hőcserélő alapján kerültek kiszámításra.
A fűtési adatok a következő hőmérsékletekkel kerültek kiszámításra:
Külső hőmérséklet: -7 °C
Beltéri hőmérséklet: 20 °C
Fűtési adatok
| Fordulatszám | |
| Légszállítás | 5600 m3/h |
| Rotációs hőcserélő | 47,78 kW |
| Kondenzátor | 17,95 kW |
| Teljes fűtési teljesítmény | 65,73 kW |
| Befújt levegő hőmérséklete | 23,7 °C |
| Kompresszor áram felvétele | 4,78 kW |
| COP | 13,75 |
Teljesítmény (SZORPCIOS HŐCSERÉLŐVEL)
A következő tervezési adatok szorpciós hőcserélőre vonatkoznak.
A szabványos egység maximális Pa-kapacitása, Pt,ext a qv függvényében, az SFP-értékek tekintetében.
SFP-értékek az EN1353 szabvány szerint ISO ePM10 >60% (M5) és ISO ePM1 50% (F7) szűrőkkel és fűtőelem nélkül felszerelt szabványos egységre.
* Az elpárologtató feletti légáramlási sebességet méter/másodpercben mérjük.
Fontos! Az SFP-értékeket mindkét ventilátorra vonatkozóan összértékként mérik és adják meg.
Hűtési adatok (szorpciós hőcserélő)
Az alábbi tervezési adatokat szorpciós hőcserélő alapján számították ki.
A hűtési adatok a következő hőmérsékletekkel kerültek kiszámításra:
Kültéri hőmérséklet: 35 ° C
Beltéri hőmérséklet: 27 °C
Hűtési adatok
| Légszállítás | 5600 m3/h |
| Rotációs hőcserélő | 20,56 kW |
| Kondenzátor | 21 kW |
| Teljes hűtési teljesítmény | 41,56 kW |
| Befújt levegő hőmérséklete | 18,9 °C |
| Kompresszor áram felvétele | 8,82 kW |
| COP | 4,71 |

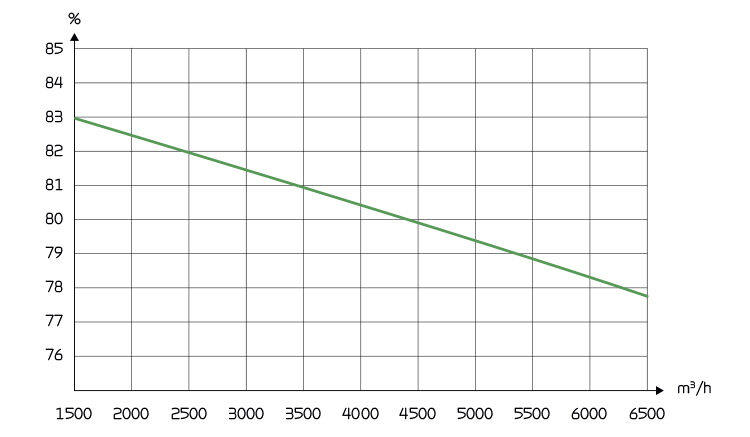

Hőmérsékleti hatékonyság
Hőmérsékleti hatásfok rotációs hőcserélő esetén az EN308 szabvány szerint (száraz).
Hangadatok
Hangadatok qV = 5600 m3/h és Pt, ext = 250 Pa esetén az EN 9614-2 szabvány szerint felületekre és az EN 5136 szabvány szerint csatornákra.
Az LWA hangteljesítményszint csökken a légtérfogat és az ellennyomás csökkenésével.
Az LpA hangteljesítményszint egy adott távolságban a beépítési hely akusztikai viszonyaitól függ.
Méretrajz VPR 560:
Méretarányos rajz a bal oldali változatról.
A készülék jobb oldali kivitelben is rendelhető.
Minden méret mm-ben kerül megadásra.
1. Külső levegő
2. Befújt levegő
3. Elszívott levegő
4. Kidobott levegő
A. Szélső elhelyezés
B. Felső elhelyezés
C. Hátsó elhelyezés
A CTS602 vezérlőrendszer egy fejlett vezérlőrendszer, számos beállítási lehetőséggel. A vezérlőrendszert gyári alapbeállításokkal szállítják, amelyek az üzemeltetési követelményekhez igazíthatók a készülék lehető legjobb működésének és kihasználtságának elérése érdekében.
A HMI érintőképernyő áttekintést nyújt a készülék aktuális működéséről és a menü felépítése megkönnyíti a navigációt mind a felhasználó, mind a telepítő számára. A főképernyőn 2 címlapkép közül lehet választani.
Külső kommunikáció
A CTS602 vezérlőegység alapértelmezés szerint Modbus RTU RS485 kommunikációval kommunikál. Ilyen kommunikációs formát használó CTS rendszer könnyen csatlakoztatható a készülékhez.
| Funkciók áttekintése |
+ Alap - Kiegészítő |
|
| Riasztások | A riasztásokkal jelzett hibák leírása. | + |
| Együttes riasztás | A CTS602 vezérlő-rendszer rendelkezik egy kimeneti jellel, amely riasztás esetén aktiválódik. Ez csatlakoztatható például külső automatizáláshoz. | + |
| Szűrő felügyelet | Szűrő riasztás 30/90/180/360 napra állítható időzítővel. | + |
| Adatkijelzés | Az aktuális működés áttekintése a hőmérséklet, a ventilátor fordulatszámának szintje stb. tekintetében. | + |
| Heti program | A CTS602 vezérlőrendszer 3 heti programmal rendelkezik, amelyek egyénileg állíthatók be (az alapértelmezett beállítás "off"). | + |
| Páraszabályozó rendszer | Magasabb vagy alacsonyabb fokú szellőzést tesz lehetővé magas/alacsony páratartalom mellett. | - |
| Levegő minőség | Lehetővé teszi a szellőzés mértékének beállítását a levegő CO2-szintjének függvényében. | - |
| Téli alacsony | Az épület alacsony páratartalmának kialakulását úgy akadályozhatja meg, hogy alacsony külső hőmérsékleten bekapcsolja az alacsony szellőztetést. | + |
| Hőmérséklet szabályozás | Lehetővé teszi a készülék működése során a szobahőmérsékletnek megfelelő szabályozását. | + |
| Nyári/Téli mód | Beállíthatja, hogy a készülék nyári vagy téli üzemmódban működjön. | + |
| Nyelv | A kezelőpanelen több mint 10 nyelv közül választhat. | + |
| Felhasználói szintek | A kezelőpanel menüje 3 felhasználói szintre van osztva: Felhasználó/Telepítő/Gyár. | + |
| Felhasználói beállítás 1 | Lehetővé teszi a működési mód felülbírálását külső potenciálmentes jel segítségével. | + |
| Elektromos utófűtő elem | Az elektromos utófűtő elem lehetővé teszi a befújt levegő hőmérsékletének szabályozását. Ily módon a készülék segítheti a lakás fűtését. | - |
| Vizes utófűtő elem | A vízes utófűtő elem lehetővé teszi a befújt levegő hőmérsékletének szabályozását. Így a készülék segítheti a lakás fűtését. | - |
| Fagyvédelem | Az esetleges vízes utófűtő elem fagykárok elleni védelme érdekében a készülék leáll és riasztást jelez, ha a vízes utófűtő elem hőmérséklete túl alacsony lesz. | - |
| Levegő csere | Négy ventilátor-sebesség fokozatmentes beállítása. A befúvó és az elszívó levegő külön-külön is beállítható. | + |
| Fagymentesítés | Ez az automatikus funkció a hőmérséklet alapján jégteleníti a hőcserélőt, ha jég képződött benne. | + |
| Szoba alacsony hőm. | Biztonsági funkció, amely az épület fűtési rendszerének meghibásodása esetén leállítja a szellőztető egységet. Ez megakadályozza, hogy a készülék tovább hűtse a lakást. | + |
| Külső fűtés | A szellőztetőegység az aktuális szobahőmérsékletnek megfelelően vezérelheti a külső hőellátást. | + |
| Külső tűzjelző rendszer | A szellőztető egységet külső tűzvédelmi rendszerhez vagy tűzvédelmi termosztáthoz csatlakoztathatja. Ez jelzi a készüléknek, hogy leállítsa vagy folytassa a működést. | + |
| Integrált tűzvédelmi rendszer | A szellőztető egység beépített tűzvédelmi automatizálási rendszerrel kapható, amely képes a tűz- és füstgázcsappantyúk vezérlésére. | - |
| Nyomásfenntartó szabályozó | Mind az elszívott levegő, mind a befújt levegő oldalára felszerelhet egy nyomásfenntartó szabályozót. | - |
| Késleltetett indítás | Aktiválhatja a ventilátorok késleltetett indítását, ha például elzáró csappantyút szerel be. | + |
| Beállítások visszaállítása | Az aktuális beállításokat elmentheti, és később visszaállíthatja, ha például a felhasználó megváltoztatta a készülék beállításait. Az alapértelmezett beállításokat is újra telepítheti. | + |
| Kézi működtetés | A különböző funkciók manuálisan is tesztelhetők. | + |
| Energiatakarékos funkció | Aktiválhatja a működés energiatakarékos funkcióját. | + |
| Modbus | Beállíthatja az egység Modbus-címét. Az alapértelmezett beállítás 30. | + |
| Adatnaplózás | Lehetőség van a készülék működési adatainak 1-120 percenkénti naplózására. A riasztások naplózásra kerülnek, amikor bekövetkeznek. | + |
| Vezérlőpanel | A főképernyő megjelenítéséhez 2 különböző háttér közül választhat | + |
